Luogo di origine: | La Cina |
Marca: | OEM |
Certificazione: | CE, ISO |
Numero di modello: | BDMF-Y-25 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | negotiation |
Imballaggi particolari: | Scatola interna, cartone, pallet |
Tempi di consegna: | 12 giorni lavorativi |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 800pcs al giorno |
Materiale: | Alluminio ADC12 | Nome di parte: | Y scrive la valvola a macchina del getto di impulso |
---|---|---|---|
Tipo: | Angolo retto, 90 gradi di inelt e porto di sbocco | Tensione: | 24v CC, CA di 110v 220v |
Materiale corpo: | ADC12 di alluminio la pressofusione | Dimensione del tubo: | G 1" |
Evidenziare: | Valvola di impulso del solenoide,Pulse Elettrovalvola |

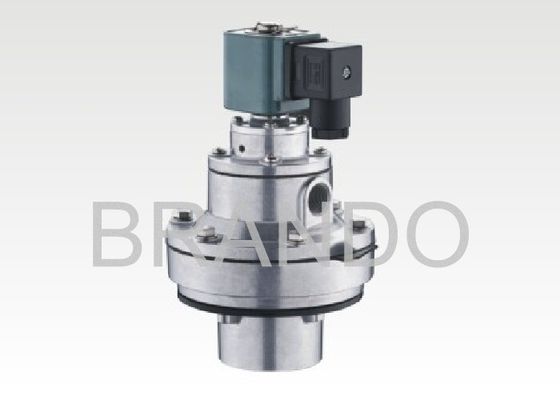

Tipo valvole B DMF - Y di serie Y di DMF del collettore di polveri di CA di 220V - 25 a 1 pollici
Valvola di impulso del collettore della borsa di polvere di B DMF-Y-25 che funziona parametro tecnico:
Numero del pezzo. | BDMF-Z-25 |
Pressione di esercizio | 0,3--0.8MPa |
Temperatura ambiente | -5~55℃ |
Umidità relativa | <85% |
Fluido | Aria pulita |
Tensione | AC110V/AC220V/AC24V |
Vita lavorativa del diaframma | Più di un milione di cicli |
Orifizio | φ 25 |
Dimensione del tubo del collegamento | φ 41 |
Tipo a 1 pollici specificazione di B DMF-Y-25 della valvola di impulso e peso netto dell'unità:
Numero del pezzo. | Dimensione del tubo (millimetro) | Dimensione del tubo (pollice) | Qty del diaframma per valvola | Dimensione di collegamento dello sbocco | Peso netto (chilogrammo) | Portata |
BDMF-Y-25 | φ 25 | 1" | 1 | G1» | 0,8 | 26.24/30.62 |
BDMF-Y-40S | φ 40 | 1 1/2» | 2 | G1 1/2» | 1,2 | 39.41/45.99 |
BDMF-Y-50S | φ 50 | 2" | 2 | φ 50 | 2,5 | 62.09/72.46 |
BDMF-Y-62S | φ 62 | 2 1/2» | 2 | φ 62 | 3,0 | 106.58/124.38 |
BDMF-Y-76S | φ 76 | 3" | 2 | φ 76 | 3,7 | 165.84/193.54 |
BDMF-Y-90S | φ 90 | 3 1/2» | 2 | φ 90 | 5 | |
BDMF-Y-102S | φ 102 | 4" | 2 | φ 102 | 5,65 | 268.29/313.09 |
Caratteristiche della valvola B DMF-Y-25 di impulso del collettore di polveri:
1, la valvola di impulso del diaframma è progettato particolarmente per le applicazioni di servizio del collettore di polveri, combinando l'alto flusso, lunga vita ed apertura e closing estremamente veloci per produrre l'operazione affidabile ed economica
2, montaggio integrato di compressione per l'installazione veloce, facile, sicura
3, i diaframmi di alta qualità sono di rinforzo e resistenti all'uso per garantire una durata di funzionamento lunga, anche nelle circostanze dure
4, gli operatori integrali sono forniti delle bobine della classe di F modellate epossidico. I vari solenoidi impermeabili e protetti contro le esplosioni facoltativi per uso in atmosfere potenzialmente esplosive (gas & polvere) secondo la direttiva ATEX 94/9EC possono essere montati sulla stessa valvola di base
5, le componenti soddisfanno tutte le direttive della CE pertinenti
Principio di funzionamento della valvola a diaframma dell'elettrovalvola a solenoide del getto di impulso elettromagnetico B MDF-Y-25:
Il diaframma della valvola di impulso è diviso in due, chamer del gas (parte anteriore & parte posteriore) quando l'aria appiattita di commutazione, aria appiattita tramite l'orifizio del comando nella camera a gas dopo a questo periodo della pressione della camera a gas componenti del diaframma.
Vicino agli sbocchi della valvola, la valvola di impulso è nello stato «chiuso». Il segnale dello strumento di controllo dell'iniezione di impulso che la valvola di impulso ha morso indietro, dopo che la stanza del gas ha messo stomatico si apre e la perdita di pressione della camera a gas dopo rapidamente, componenti del diaframma ha mosso l'aria appiattita. Una valvola perde l'iniezione dell'esportazione, valvola di impulso in» apre «lo stato. Il segnale dello strumento di controllo dell'iniezione di impulso scompare dopo, risistemazione del pezzo della valvola di impulso del solenoide, gas. Chiusura stomatica messa stanza, la pressione della camera a gas dopo che l'aumento è componenti aderenti del diaframma della valvola degli sbocchi, valvola di impulso del solenoide e nello stato «chiuso».
Istruzione della struttura del tipo valvola di DMF-Y di impulso:
Materiale delle componenti sulla valvola del getto di impulso:
Numero | Nome di parte | Materiale |
1 | Bobina del solenoide | filo di rame |
2 | Assemblea dell'armatura | 430FR |
3 | Piccolo tappo superiore comune | Alluminio ADC12 |
4 | Cappuccio medio | Alluminio ADC12 |
5 | Piccola molla | SS321 |
6 | Diaframma | NBR |
7 | Copertura superiore | Alluminio ADC12 |
8 | Grande molla | SS321 |
9 | Fermo | SS304 |
10 | Diaframma | NBR |
11 | Corpo di valvola | Alluminio ADC12 |

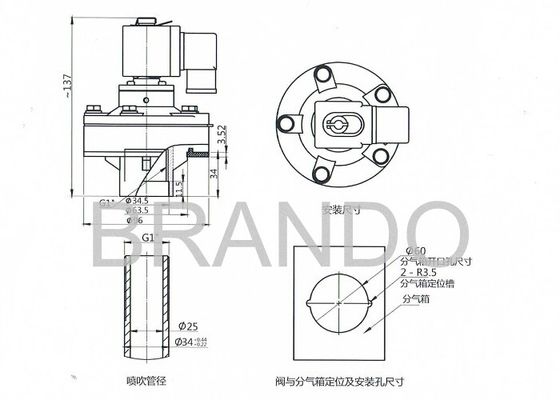

Dimensioni globali della valvola di impulso BDMF-Y-25:
Inoltre vendiamo i corredi, quali la bobina del solenoide e l'assemblea dell'armatura:
Applicazione della valvola di impulso del collettore di polveri:
