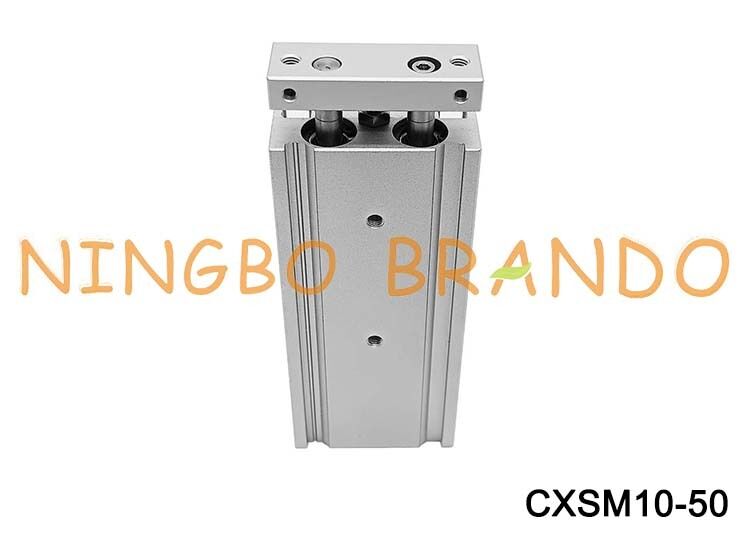

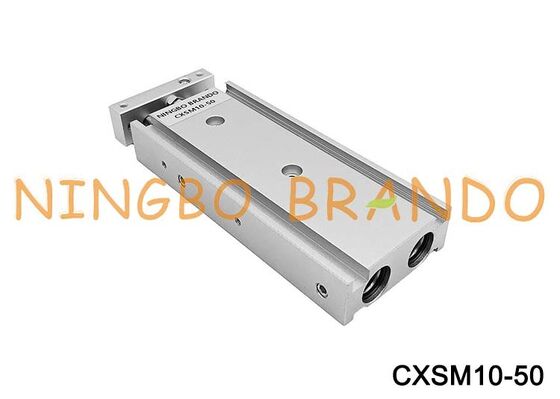

Cilindro SMC Tipo CXSM10-50 Cilindro a doppio stelo guidato
L'SMC CXSM10-50 è un cilindro pneumatico compatto a doppio stelo guidato della serie CXS di SMC. Presenta un alesaggio da 10 mm, una corsa standard da 50 mm e un meccanismo di guida con cuscinetto a slitta, che fornisce un movimento lineare stabile per applicazioni di automazione di precisione e pick-and-place.
La sua costruzione a doppio stelo aiuta a resistere alla rotazione e supporta un movimento accurato in macchinari industriali compatti. Il cilindro è progettato per funzionare ad aria compressa e può essere utilizzato in sistemi compatibili di assemblaggio automatizzato, movimentazione e posizionamento.
Caratteristiche e vantaggi principali
Marca: SMC
Modello: CXSM10-50
Serie: CXS
Dimensione alesaggio: 10 mm
Lunghezza corsa: 50 mm
Tipo di cilindro: Cilindro pneumatico a doppio stelo guidato
Tipo di cuscinetto: Cuscinetto a slitta
Pressione operativa: 0,1–0,7 MPa
Temperatura operativa: −10°C a +60°C
Codice ordine:
Dati tecnici:
|
Dimensione Alesaggio (mm)
|
|
|
|
|
|
|
|
Fluido
|
Aria (senza lubrificazione)
|
|
Pressione di prova
|
|
|
Pressione operativa massima
|
|
|
Pressione operativa minima
|
|
|
|
|
Temperatura ambiente e del fluido
|
-10 a +60 °C (senza congelamento)
|
|
Velocità pistone (mm/s)
|
|
|
|
|
|
Ammortizzatore
|
|
|
Intervallo regolabile corsa
|
Da 0 a -5 mm rispetto alla corsa standard
|
|
Dimensione porta
|
|
|
|
Tipo di cuscinetto
|
Cuscinetto a slitta (CXSM), cuscinetto a bronzina (CXSL)
(stesse dimensioni per entrambi)
|
Corsa:
|
|
|
|
|
|
|
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75
|
80, 90, 100, 110, 120, 125, 150
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
110, 120, 125, 150, 175, 200
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
110, 120, 125, 150, 175, 200
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
110, 120, 125, 150, 175, 200
|
|
|
Uscita teorica:
Dimensione Alesaggio
(mm) |
Dimensione Stelo
(mm) |
Direzione Operativa |
Area Pistone
(mm²) |
Pressione Operativa (MPa) |
| 0,1 |
0,15 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
| CXS6 |
4 |
FUORI |
56 |
- |
8,4 |
11,2 |
16,8 |
22,4 |
28,0 |
33,6 |
39,2 |
| DENTRO |
31 |
- |
4,6 |
6,2 |
9,3 |
12,4 |
15,5 |
18,6 |
21,7 |
| CXS10 |
6 |
FUORI |
157 |
15,7 |
- |
31,4 |
47,1 |
62,8 |
78,5 |
94,2 |
110 |
| DENTRO |
100 |
10,0 |
- |
21,0 |
30,0 |
40,0 |
50,0 |
60,0 |
70,0 |
| CXS15 |
8 |
FUORI |
353 |
35,3 |
- |
70,6 |
106 |
141 |
177 |
212 |
247 |
| DENTRO |
25,2 |
25,2 |
- |
50,4 |
75,6 |
101 |
126 |
151 |
176 |
| CXS20 |
10 |
FUORI |
628 |
62,8 |
- |
126 |
188 |
251 |
314 |
377 |
440 |
| DENTRO |
471 |
47,1 |
- |
94,2 |
141 |
188 |
236 |
283 |
330 |
| CXS25 |
12 |
FUORI |
982 |
98,2 |
- |
196 |
295 |
393 |
491 |
589 |
687 |
| DENTRO |
756 |
75,6 |
- |
151 |
227 |
302 |
378 |
454 |
529 |
| CXS32 |
16 |
FUORI |
1608 |
161 |
- |
322 |
482 |
643 |
804 |
965 |
1126 |
| DENTRO |
1206 |
121 |
- |
241 |
362 |
482 |
603 |
724 |
844 |
Nota: Uscita teorica (N)= Pressione (MPa) x Area Pistone (mm²)
