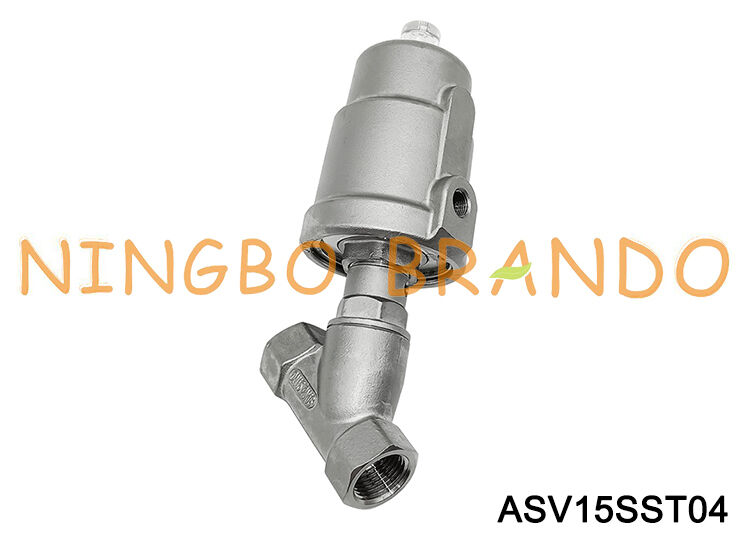

Valvola pneumatica a sede angolare da 1/2" Valvola di processo NC in acciaio inossidabile DN15

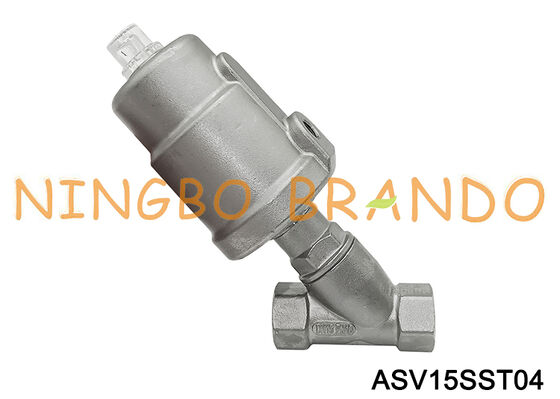

Valvola di sedile pneumatica ad angolo di 1/2" DN15 Valvola NC di processo in acciaio inossidabile

Una valvola di sedile pneumatica ad angolo di 1/2" è una valvola di processo a 2/2-via azionata pneumaticamente utilizzata per il controllo di accensione/spena di liquidi, gas, vapore e altri mezzi di processo.Il corpo ad angolo crea un percorso di flusso relativamente diretto, rendendo questo tipo di valvola adatto ad applicazioni che richiedono una buona portata e frequenti commutazioni.

Per una configurazione rappresentativa di 1/2'/DN15 normalmente chiusa, le specifiche pubblicate includono un corpo in acciaio inossidabile, sigillatura in PTFE, orifizio di 15 mm e azionamento pneumatico a rimbalzo.

Principio di funzionamento

La valvola utilizza aria compressa per spostare un pistone all'interno dell'attuatore.

Alimentazione → Apertura della valvola

Quando l'aria di controllo pneumatico entra nell'attuatore, il pistone si muove contro la forza della molla e solleva il sedile della valvola, permettendo al mezzo di processo di fluire.

Aereo rimosso → Valvola chiusa

Quando l'aria di controllo è esaurita, la molla interna rimette il pistone nella sua posizione originale e chiude la valvola.

Questo rende la configurazione NC chiusa in caso di perdita di aria di controllo pneumatico, assumendo la disposizione standard molla-ritorno.

Vantaggi del design del sedile angolare

La costruzione a sedile angolare fornisce diverse caratteristiche utili per il controllo dei processi industriali:

Capacità di flusso relativamente elevata per le dimensioni nominali del tubo
Confezionati per la trasmissione di energia elettrica
Può gestire liquidi, gas e vapore, a seconda della configurazione del sigillo e del corpo
Adatti per alcuni supporti ad alta viscosità
La costruzione in acciaio inossidabile è disponibile per ambienti di processo esigenti
L'azionamento pneumatico evita l'installazione di un attuatore elettrico direttamente sul meccanismo principale della valvola

Dati tecnici:

Dimensione principale:

La nostra produzione:

Prodotti correlati:

Scatola di commutazione limite	PValvola pneumatica	Pneumatic FRL	Dispositivo di posizionamento elettro-pneumatico
