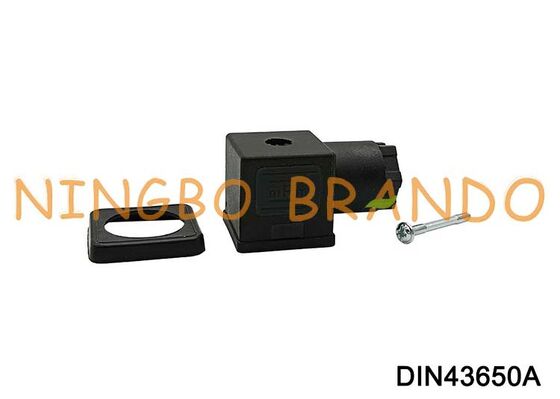

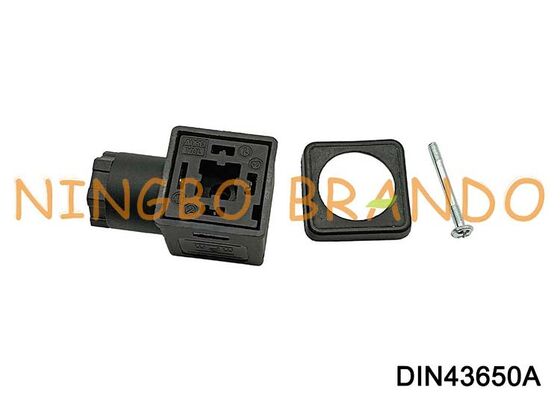

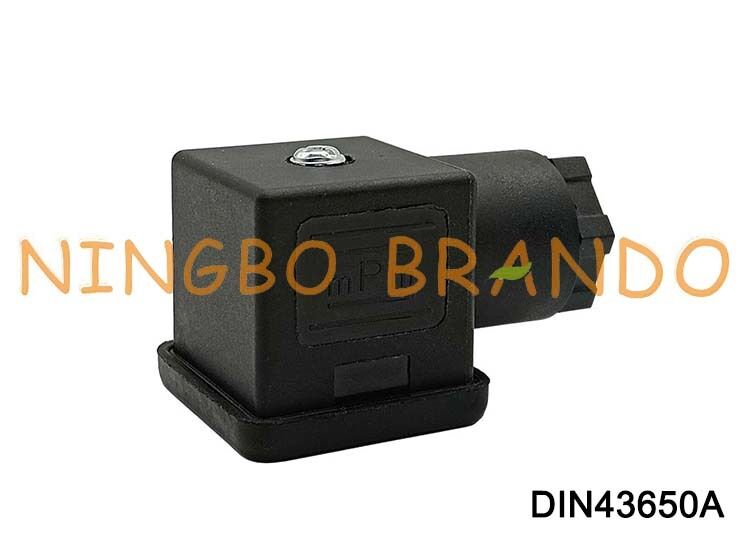

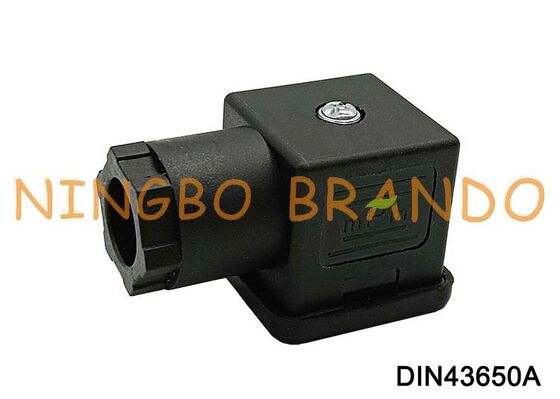

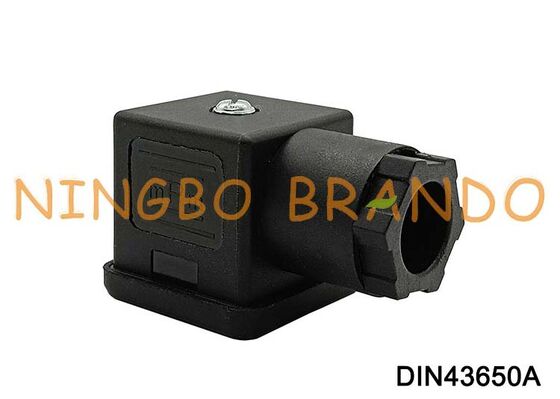

DIN43650A Connettore bobina solenoide 18 mm 3 PIN DIN 43650 Tipo A

DIN43650A connettore a bobina solenoide 18 mm 3 PIN DIN 43650 tipo A

I connettori DIN 43650 Form A sono connettori elettrici a terra a 3 pin quadrati di 30 mm (noto anche come ISO 4400 o EN 175301-803) utilizzati per valvole solenoidi industriali, comandi idraulici/pneumatici,e sensori di pressioneCon una distanza di 18 mm tra i perni, offrono connessioni sicure, spesso impermeabili IP65/IP67 per sistemi da 12V a 220V.

Caratteristiche principali e specifiche:
Modulo A: identificato dalla base quadrata di 30 mm e dai perni a forma di "U".

Distanza tra il pin 1 e il pin 2 è di 18 mm.

Configurazioni: 2+terra o 3+terra (il PIN #3 è spesso usato per terra o neutrale).

Protezione: IP65/IP67 per l'umidità e la protezione dalla polvere, indispensabile per ambienti industriali difficili.

Opzioni: Disponibile con indicatori LED integrati, soppressione delle sovratensioni e cavi pre-cablati.

Compatibilità: ampiamente utilizzato su valvole idrauliche a impulso solenoide e valvole pneumatiche ad aria.

Casi di utilizzo industriale:

Valvole solenoidi: utilizzate nei macchinari automatizzati, nell'automazione delle fabbriche e nel controllo dei fluidi.

Idraulica e Pneumatica: comune nelle attrezzature mobili per la costruzione e nell'idraulica mobile.

Sensori e interruttori: utilizzati per interruttori di pressione, sensori ottici e interruttori di prossimità.

Marittimo: applicazioni nelle attrezzature marittime

Dimensioni e dati del connettore della bobina solenoide:

DIN 43650A connettore:

Dimensione	Tipo DIN	DIN 43650 Modulo A
	Distanza	18 mm
	Modulo	2+1GND, 3+1GND
	Protezione Classe	Protezione IP65
	Lavorare Voltaggio	AC380V, DC300V
	Fissatura di vite	M3x28
	Corrente nominale	10A
	Resistenza al contatto	≤ 5mΩ
	Sezione massima del conduttore	3x1,5 mm2

DIN 43650B connettore:

Dimensione	Tipo DIN	DIN 43650 Modulo B
	Distanza	11 mm
	Modulo	2+1GND, 3+1GND
	Protezione Classe	Protezione IP65
	Voltaggio di funzionamento	AC380V, DC300V
	Fissatura della vite	M3x30
	Corrente nominale	10A
	Resistenza al contatto	≤ 5mΩ
	Sezione massima del conduttore	3x1,5 mm2

DIN 43650C connettore:

Dimensione	Tipo DIN	DIN 43650 Modulo C
	Distanza	9.4 mm
	Modulo	2+1GND, 3+1GND
	Classe di protezione	Protezione IP65
	Voltaggio di funzionamento	AC380V, DC300V
	Fissatura di vite	M3x25
	Corrente nominale	10A
	Resistenza al contatto	≤ 5mΩ
	Sezione massima del conduttore	3x1,5 mm2

FAQ:

Quali sono i vantaggi dell'uso di DIN Connector?

Invece di utilizzare i cavi di piombo Grommet, la bobina ha le punte o i perni per collegare un connettore DIN standard.la bobina avrà una connessione maschile e la spina che si collega alla bobina è un connettore femminileI vantaggi del connettore DIN sono che consente uno scambio rapido di valvole o bobine, ma ha ottime proprietà di isolamento e ottima tenuta all'acqua.

Che cos'è IP65?

Le classifiche di protezione contro l'ingresso (IP) sono sviluppate dal Comitato europeo per la normazione elettrotecnica (CENELEC) (NEMA IEC 60529 Gradi di protezione forniti dai contenitori - codice IP),specificando la protezione ambientale fornita dall'alloggiamento.

Il rating IP ha normalmente due (o tre) numeri:

1) Protezione da oggetti o materiali solidi

2) Protezione dai liquidi (acqua)

3) Protezione contro gli urti meccanici (comunemente omessa, il terzo numero non fa parte della IEC 60529)
