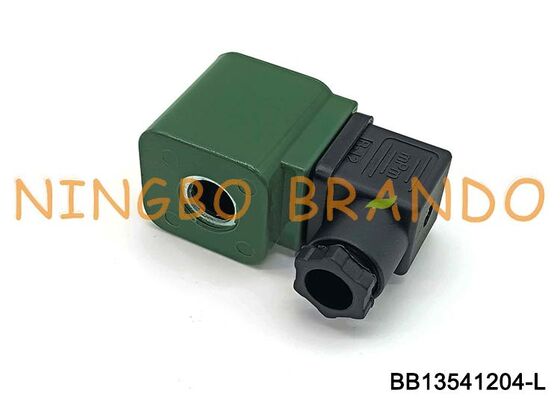

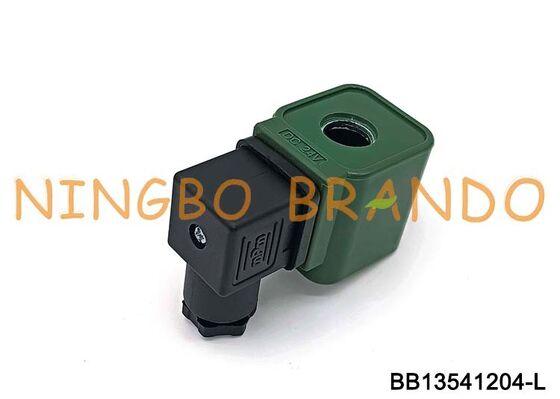

Bobina solenoide valvola a impulsi serie DMF 24VDC Versione vecchia 24V DC24V

Bobina solenoide per elettrovalvola a impulsi serie DMF 24VDC Versione Vecchia 24V DC24V

Questa bobina può essere utilizzata in tutte le elettrovalvole a impulsi di tipo SBFEC Versione Vecchia, come la valvola a membrana angolare filettata serie DMF-Z, la valvola a membrana incorporata serie DMF-Y, la valvola a membrana angolare serie DMF-ZM con dado di raccordo e la valvola a membrana diritta serie DMF-T. Il nucleo di ferro mobile nella bobina dell'elettrovalvola attrae il movimento della bobina quando la valvola è alimentata, azionando il movimento del nucleo della valvola, cambiando così lo stato di conduzione della valvola. L'ingresso cambia con la posizione del nucleo di ferro. Quando l'induttanza è piccola, la corrente che scorre attraverso la bobina aumenterà.

Dimensione del foro: 13,5 mm
Altezza: 41,2 mm
Larghezza: 36,0 mm
Voltaggi: AC220V, DC24V
Potenza: 25VA, 20W
Tipo di connessione: DIN43650A
Grado di protezione: IP65
Classe di isolamento: F, H
Materiale del filo smaltato: Rame
Applicazione: Elettrovalvola a impulsi BFEC Serie DMF Vecchia

Dimensione della bobina dell'elettrovalvola a impulsi solenoide di tipo BFEC:

Specifiche dei kit di riparazione della bobina solenoide serie DMF:

Esempio di applicazione:

Problemi comuni della bobina dell'elettrovalvola a impulsi elettromagnetici
La bobina dell'elettrovalvola a impulsi elettromagnetici è bruciata. Il cablaggio dell'elettrovalvola a impulsi elettromagnetici può essere rimosso e misurato con un multimetro. Se è aperto, la bobina dell'elettrovalvola a impulsi elettromagnetici è bruciata. Tuttavia, è bruciata, quindi è necessario impedire all'acqua piovana di entrare nell'elettrovalvola. Alla fine, la molla è troppo rigida, la forza di reazione è troppo grande, le spire della bobina sono troppo poche e la forza di aspirazione non è sufficiente e la bobina può bruciare.

Quando la bobina dell'elettrovalvola è in stato di funzionamento (alimentata), il nucleo di ferro viene attratto per formare un circuito magnetico chiuso. Cioè, quando l'induttanza è allo stato massimo. Il riscaldamento è normale, ma il nucleo di ferro non può essere tirato dentro senza problemi quando è alimentato, l'induttanza della bobina è ridotta, l'impedenza è ridotta e la corrente aumenta di conseguenza. Ciò fa sì che la corrente della bobina sia troppo grande e la durata utile sia compromessa. Non può nemmeno essere completamente attratta normalmente, in modo che la bobina sia spesso in uno stato di minore impedenza rispetto al normale quando è alimentata, il che potrebbe essere il fattore della bobina.

Caratteristica del prodotto:
1. Utilizzo di filo di alta qualità approvato UL;
2. Utilizzo di materiale magnetico ad alta permeabilità che contiene basso tenore di carbonio;
3. Utilizzo di materiale di alta qualità per l'alloggiamento come PA66, PBT, PPS, BMC e così via;
4. La classe di isolamento può essere B, F, H, N, C;
5. La classe di protezione può essere IP65, IP67 e IP69K;
6. Offriamo anche bobine speciali come bobine antideflagranti, bobine impermeabili e così via;
7. Se hai esigenze particolari, non esitare a contattarci.
