Luogo di origine: | Cina |
Marca: | Brando |
Certificazione: | CE |
Numero di modello: | SUW-35 |
Quantità di ordine minimo: | 1 pc |
---|---|
Prezzo: | $4 to $10 per pc |
Imballaggi particolari: | Scatole interne, Cartone, Pallet |
Tempi di consegna: | 4-7 giorni |
Termini di pagamento: | L/C, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 150000 pezzi al mese |
nome del prodotto: | Elettrovalvola tipo SUW-35 UNID | Dimensione del tubo: | 1-1/4'' |
---|---|---|---|
Tipo di connessione: | Filettatura femmina (G, NPT, BSP, PT) | Tensioni: | AC220V, AC110V, DC24V |
Materiale corpo valvola: | Acciaio inossidabile 304 | Materiale del diaframma: | Nitrile/NBR/Buna |
Operazione: | Membrana a sollevamento diretto | Funzione: | 2 Vie Normalmente Chiuse |
Intervallo di temperatura: | da -5°C a +80°C | Intervallo di pressione: | da 0 a 5 bar (acqua e olio), da 0 a 7 bar (aria) |
Evidenziare: | Elettrovalvola in acciaio inossidabile 2S350-35,elettrovalvola in acciaio inossidabile NC da 1-1/4",tipo Uni-D SUW-35 |

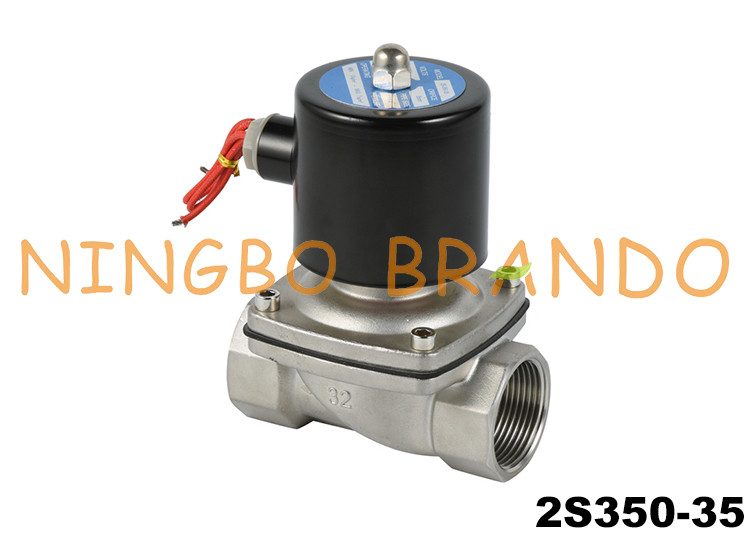

2S350-35 1-1/4" NC elettrovalvola in acciaio inox AC220V DC24V
La 2S350-35/SUW-35 è una delle valvole in acciaio inossidabile più grandi che offriamo attualmente.Questa valvola è una valvola a sollevamento semi-diretto a due vie che funziona in posizione normalmente chiusa.Ciò significa che ci sono due porte in cui scorre il fluido e la valvola si aprirà quando la bobina viene eccitata per consentire il passaggio del fluido.La rimozione dell'energia dalla bobina della valvola la chiuderà e interromperà il flusso.Funziona su vari mezzi come acqua calda, aria, gas, gasolio, freon, acidi deboli e alcali deboli.La valvola presenta un corpo in acciaio inossidabile solido e resistente che durerà sicuramente nei progetti più faticosi.
La dimensione della porta è filettata femmina da 1-1/4 pollici.Questa elettrovalvola è in grado di gestire fluidi a bassa viscosità inferiori a 20 cst.La dimensione dell'orifizio è 35 mm e il valore CV è 24. Richiede poca o nessuna pressione per funzionare, ma può sopportare pressioni fino a 7 bar e temperature fino a -5 ℃ e fino a +80 ℃.Il materiale della guarnizione è NBR/Nitrile.Questa valvola funziona in una direzione e non impedisce al supporto di muoversi all'indietro nella direzione opposta.
I clienti usano comunemente la valvola 2S350-35/SUW-35 per irrigazione, fontane, riscaldamento solare, automotive, produzione di birra, idroponica, HVAC e impianti idraulici e ovunque si possa pensare di installare una valvola da 1-1/4'' pollici.
Video di YouTube dell'elettrovalvola Uni-D a diaframma a sollevamento diretto da 1 1/4'':
Dimensione complessiva dell'elettrovalvola in acciaio inossidabile 1-1/4'' 2S350-35 SUW-35:
Dati tecnici diElettrovalvola normalmente chiusa serie 2S, SUS e SUW:
Serie 2S | Tipo Uni-D | DIMENSIONE DEL TUBO | CV | ORIFIZIO | TEMPERATURA FLUIDO(°C) |
Pressione di esercizio kgf/cm²(sbarra) |
||
Acqua | Aria | Olio leggero | ||||||
2S025-06 | SUS-6 | 1/8'' | 0.23 | 2,5 mm | -5°C- +80°C | 0-7 | 0-7 | 0-7 |
2S025-08 | SUS-8 | 1/4'' | 0.23 | 2,5 mm | -5°C- +80°C | 0-7 | 0-7 | 0-7 |
2S040-10 | SUS-10 | 3/8'' | 0,58 | 4 mm | -5°C- +80°C | 0-7 | 0-7 | 0-7 |
2S160-10 | SUW-10 | 3/8" | 4.5 | 15 mm | -5°C- +80°C | 0-5 | 0-7 | 0-5 |
2S160-15 | SUW-15 | 1/2'' | 4.5 | 15 mm | -5°C-+80°C | 0-5 | 0-7 | 0-5 |
2S200-20 | SUW-20 | 3/4" | 8.6 | 20 mm | -5°C- +80°C | 0-5 | 0-7 | 0-5 |
2S250-25 | SUW-25 | 1" | 12 | 25 mm | -5°C- +80°C | 0-5 | 0-7 | 0-5 |
2S350-35 | SUW-35 | 1-1/4" | 24 | 35 mm | -5°C- +80°C | 0-5 | 0-7 | 0-5 |
2S400-40 | SUW-40 | 1-1/2" | 28 | 40 mm | -5°C-+80°C | 0-5 | 0-7 | 0-5 |
2S500-50 | SUW-50 | 2" | 48 | 50 mm | -5°C-+80°C | 0-5 | 0-7 | 0-5 |
Dettagli dell'elettrovalvola a solenoide di tipo UNI-D a diaframma NBR a sollevamento diretto SUW-35:
Esempi di applicazione dell'elettrovalvola a solenoide a 2 vie in acciaio inossidabile 304:
Nota sulla sicurezza:
Le valvole standard sono fornite con bobine a servizio continuo.Sul corpo della bobina è indicata la classe di isolamento adeguata al servizio.La temperatura della bobina può aumentare notevolmente se alimentata per periodi prolungati: è normale.Sebbene la bobina sia realizzata in materiale ignifugo, l'uso improprio della bobina potrebbe creare rischi di incendio e generare fumo e/o odore di bruciato.Se si verificano queste condizioni, la temperatura della bobina ha superato i livelli di sicurezza e l'alimentazione deve essere scollegata immediatamente.
Operazione:
Questa valvola è a due vie, normalmente chiusa, a sollevamento diretto e non richiede una pressione differenziale minima per funzionare.Come mostrato nei diagrammi seguenti, quando la bobina è diseccitata, lo stantuffo e il diaframma flessibile si trovano sull'orifizio della valvola principale.Il mezzo di lavoro scorre attraverso un minuscolo "orifizio di spurgo" e pressurizza la cavità sopra il diaframma: questa pressione del sistema, insieme alla forza della molla, sigilla la valvola.Quando la valvola è eccitata, il diaframma viene allontanato dall'orifizio principale, consentendo al fluido di fluire attraverso la valvola.Poiché l'orifizio di sfiato è dimensionalmente più piccolo dell'orifizio principale, la pressione del sistema non può ricostruirsi sulla parte superiore del diaframma finché l'orifizio principale rimane aperto.
Concentrati sulle tue esigenze, ti offre la migliore soluzione:
√ Contattaci se hai dubbi su alcuni punti
√ Contattaci se hai bisogno di cambiare qualcosa
√ Contattaci se non è quello che stai cercando
√ Contattaci se stai progettando
Benvenuto a qualsiasi tua domanda e richiesta!
