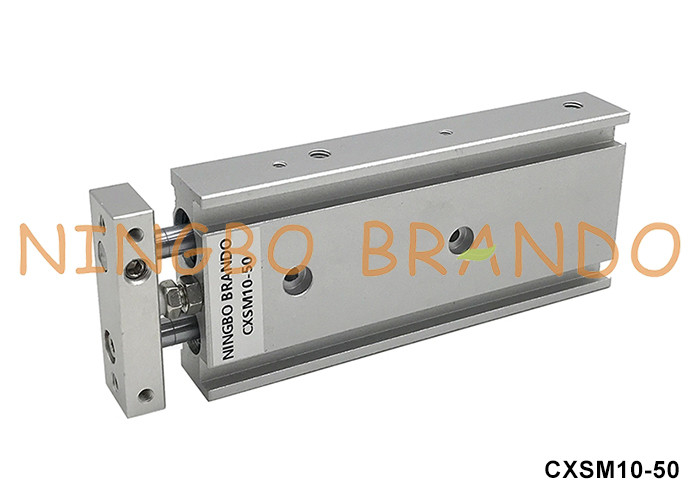

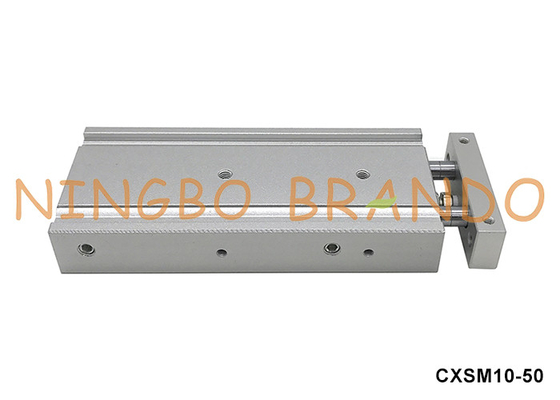

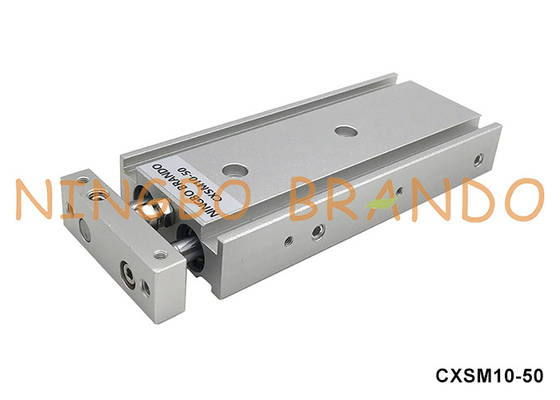

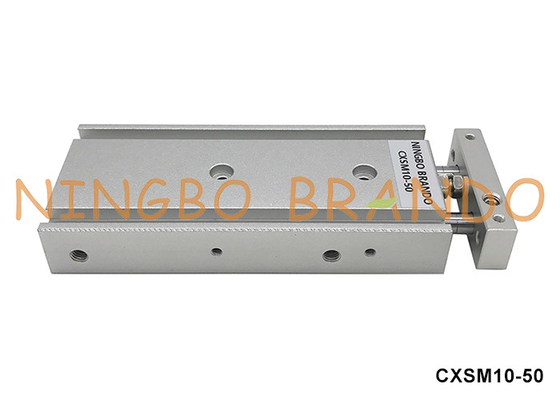

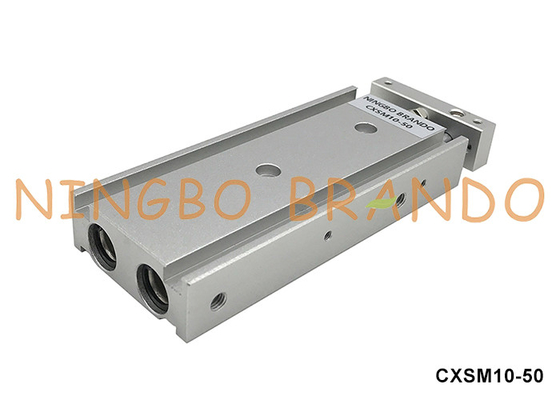

Name: CXSM10-50 SMC Tipo Dual Rod Pneumatico cilindro d'aria 10 mm Foratura 50 mm Stroke
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM10-50
Price: Negoziabile USD
Availability: InStock

Casa Prodotti Cilindri pneumatici

CXSM10-50 SMC Tipo Dual Rod Pneumatico cilindro d'aria 10 mm Foratura 50 mm Stroke

Dettagli:

Luogo di origine:	Ningbo, Cina
Marca:	BRANDO
Certificazione:	CE, ISO
Numero di modello:	CXSM10-50

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100 PCS
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola, cartone, pallet
Tempi di consegna:	15 - 20 giorni lavorativi
Termini di pagamento:	T/T, PayPal, Western Union
Capacità di alimentazione:	50000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	cilindro a doppia canna	Dimensione del foro:	10 mm
Ictus:	50 mm	Dimensione della porta:	M5X0.8
Fluido operante:	Aria	Pressione di lavoro:	0da 0,1 a 0,7 MPa
Pressione di prova:	10,05 MPa	Temperatura di funzionamento:	-10 a +60 °C (senza congelamento)
Tipo di cuscinetto:	Cuscinetto dello scorrevole	Cuscino:	paraurti di gomma
Evidenziare:	SMC cilindro CXSM10-50 , SMC cilindro a doppia canna , cilindro pneumatico dello smc

CXSM10-50 SMC tipo cilindro d'aria pneumatico a doppia canna

Il cilindro pneumatico a due barre della serie CXS fornisce il doppio della forza di uscita.Questa serie è disponibile in dimensioni di foratura 6 mm, 10mm, 15mm, 20mm, 25mm, 32mm con colpi massimi fino a 200mm. Sono popolari nelle applicazioni di pick and place, ecc. Se avete domande o richieste, contattateci!

Codice dell' ordine:

Dati tecnici:

Dimensione del foro (mm)	6	10	15	20	25	32
Flusso	Aria (non lubrificante)
Pressione di prova	10,05 MPa
Pressione di funzionamento massima	0.7MPa
Min Pressione di esercizio	0.15 MPa	0.1 MPa		00,05 MPa
Temperatura ambientale e dei fluidi	-10 a +60 °C (senza congelamento)
Velocità del pistone (mm/s)	Da 30 a 300	Da 30 a 800	Da 30 a 700		Da 30 a 600
Cushion	Paratoio di gomma
Intervallo regolabile per i colpi	0 a -5 mm rispetto alla corsa standard
Dimensione della porta	M5x0.8				1/8"
Tipo di cuscinetto	per i cuscinetti a sfera (stese dimensioni per entrambi)

Colpo:

Numero di modello	Corso standard (mm)	Strato lungo (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Output teorico:

Dimensione del foro (mm)	Dimensione della verga (mm)	Direzione operativa	Area del pistone (mm2)	Pressione di funzionamento (MPa)
Dimensione del foro (mm)	Dimensione della verga (mm)	Direzione operativa	Area del pistone (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	Sulla strada	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	Sulla strada	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	Sulla strada	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	Sulla strada	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	Sulla strada	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	Sulla strada	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Nota: potenza teorica (N) = pressione (MPa) x area del pistone (mm2)
