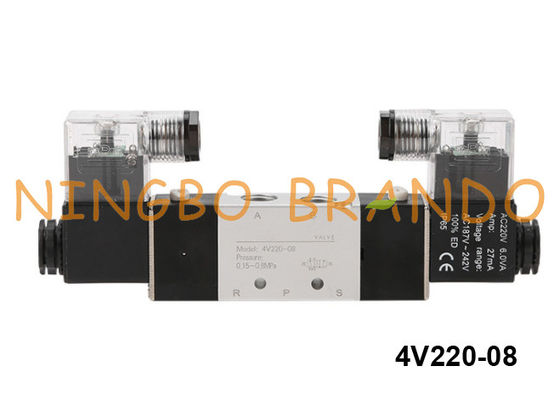

Modo pneumatico dell'elettrovalvola a solenoide 5/2
,
Airtac 4V220-08
tipo modo pneumatico 12VDC 24VDC di 4V220-08 Airtac dell'elettrovalvola a solenoide 5/2
le elettrovalvole a solenoide 5/2 di pneumatiche di modo sono utilizzate per il controllo dei cilindri pneumatici sostituti doppi. Hanno 2 porti di uscita, comunemente hanno designato A & B o 2 & 4. Hanno un foro di entrata, hanno designato la P o 1 e due porti di scarico, designati R & S o 3 & 5.
In un posizione, foro di entrata P o 1 è collegato a porto prodotto A o 2, mentre il porto B o 4 è esaurito attraverso il porto di scarico S o 4. Ciò significa che il cilindro pneumatico è esteso.
Nell'altra posizione della valvola, la P o il 1 è collegato a porto B o i 4 ed il porto A o 2 è collegato al porto di scarico R o 3. Ciò significa che il cilindro è ritirato.
La valvola è spostata da una posizione all'altra attraverso i vari mezzi; per esempio, una coppia di solenoidi o collegamenti pilota. Molto tempo, una posizione di difetto è raggiunta per mezzo di una molla e dell'altra con solenoidi o un collegamento pilota.
Dati delle elettrovalvole a solenoide pneumatiche di serie 4V200:
Modello
4V210-06
4V220-06
4V230C-06
4V230E-06
4V230P-06
4V210-08
4V220-08
4V230C-08
4V230E-08
4V230P-08
Liquido
Aria (essere filtrato dall'elemento filtrante di 40 μ m.)
Agire
Pilota interno
Dimensione del porto
In=Out=Exhaust=1/8»
In=Out=1/4», Exhaust=1/8»
Dimensione dell'orifizio
25,00 millimetri2(Cv=0.78)
18,00 millimetri2(Cv=0.67)
30,00 millimetri2(Cv=0.89)
18,00 millimetri2(Cv=0.67)
Tipo della valvola
5 posizione di modo 2
5 posizione di modo 3
5 posizione di modo 2
5 posizione di modo 3
Pressione di esercizio
0.15~0.8MPa (21~114psi)
Resistenza della pressione massima
1.5MPa (215psi)
Temperatura
℃ 5~50
Materiale del corpo
Lega di alluminio
Frequenza massima
5 ciclo/sec
Dimensione dell'elettrovalvola a solenoide pneumatica 4V220-08:
Video del prodotto dell'elettrovalvola a solenoide pneumatica 4V220-08:
Video di produzione dell'elettrovalvola a solenoide pneumatica:
