I due stati della valvola sono aperti e chiusi. Quando la valvola è aperta, flussi d'aria dall'entrata (P, 1) allo sbocco (A, 2). Quando la valvola è chiusa, flussi d'aria dallo sbocco (A, 2) allo scarico (R, 3). Una valvola che è chiusa nello stato non attivato è normalmente chiusa (N.C.), l'opposto è chiamata normalmente aperto (N.O.).
Dati tecnici delle elettrovalvole a solenoide pneumatiche di serie 3V100:
Modello No
3V110-M5
3V120-M5
3V110-06
3V120-06
Liquido
Aria (essere filtrato dall'elemento filtrante di 40 μm)
Dimensione del porto
M5
1/8"
Dimensione dell'orifizio
² di 5.5mm
(Cv=0.31)
² di 12.0mm
(Cv=0.67)
Tipo della valvola
3 posizione di modo 2
Pressione di esercizio
0,15 a 0.8MPa (21 - 114 PSI)
Pressione di prova
1.5MPa (215PSI)
Temperatura (℃)
-20 - +70
Materiale del corpo
Lega di alluminio
Tensioni della bobina
12VDC, 24VDC, 24VAC, 110VAC, 220VAC
Classe di protezione della bobina
IP65
Tempo d'attivazione
0,05 in secondo luogo e sotto

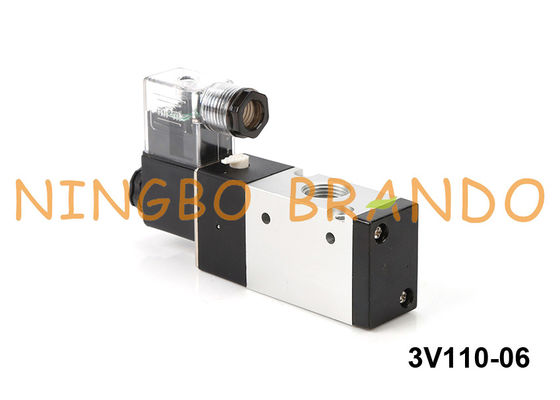

Dimensione dell'elettrovalvola a solenoide pneumatica 3V110-06:
Video di produzione delle elettrovalvole a solenoide pneumatiche:
Prodotti più pneumatici affinchè scelgano: 2/2 di modo 3/2 di modo 5/2 di modo, singolo solenoide 5/2 di modo, doppio solenoide 5/3 di modo, doppio solenoide Montaggi di tubo flessibile pneumatici
