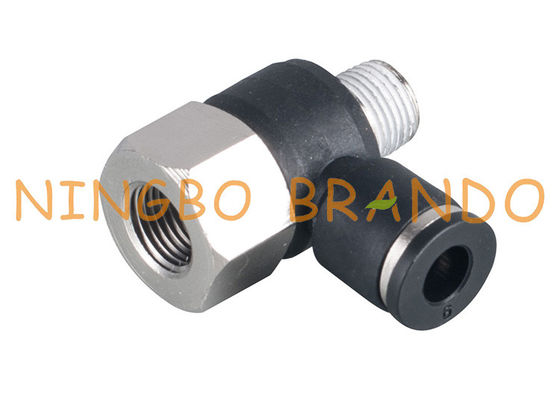

Inserire femminile del banjo rapidamente per collegare i montaggi di tubo flessibile pneumatici 1/4" 8mm

Inserire femminile del banjo rapidamente per collegare i montaggi di tubo flessibile pneumatici 1/4" 8mm

I montaggi pneumatici di violazione, inoltre hanno chiamato la spinta per collegare i montaggi, forniscono i mezzi senza perdita facilmente di collegamento dei tubi flessibili nel vostro sistema dell'aria compressa. I montaggi possono avere fra l'entrata 1-6/porti di sbocco o possono avere funzionalità supplementare quali un manometro o un silenziatore integrato.

Caratteristiche di prodotto:

1. Ad alta resistenza, resistenza all'usura, resistenza della corrosione, ad alta densità, non facile scoppiare.

2. Il prodotto è robusto e durevole ed ha un tempo di impiego lungo.

3. Installazione facile e smontaggio, buoni sigillando prestazione.

4. Può essere usato per il collegamento dei tubi e l'uso delle componenti pneumatiche differenti ed ha una vasta gamma di usi.

5. Potete inserire o estrarre facilmente la trachea senza alcuni strumenti

6. La clip del tubo di aria di collegamento è fatta di forte materia plastica, che non è facile da cadere fuori dopo il collegamento adotta la componente di sigillamento, tiene il buon sigillamento, non facile colare.

7. Liberamente direzione della conduttura del cambiamento dopo installazione, facile inserire manualmente o tirare trachea senza strumenti.

Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:

Montaggio di gomito maschio esteso:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8»	4	11	8	19	30	12
			R1/4»	4	11	9	19	41	13
			R3/8»	4	11	10	19	43	17
			R1/2»	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8»	6	13	8	20	43	12
			R1/4»	6	13	9	20	44	13
			R3/8»	6	13	10	20	46	17
			R1/2»	6	13	11	20	47	21
		PLL8	R1/8»	8	14	8	23	47	14
			R1/4»	8	14	9	23	48	14
			R3/8»	8	14	10	23	50	17
			R1/2»	8	14	11	23	51	21
		PLL10	R1/8»	10	18	8	27	56	27
			R1/4»	10	18	9	27	57	17
			R3/8»	10	18	10	27	58	17
			R1/2»	10	18	11	27	59	21
		PLL12	R1/8»	12	21	8	30	56	19
			R1/4»	12	21	9	30	57	19
			R3/8»	12	21	10	30	57	19
			R1/2»	12	21	11	30	60	21

Montaggio maschio del banjo:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8»	4	11	8	19	30	12
			R1/4»	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8»	6	13	8	20	43	12
			R1/4»	6	13	9	20	44	13
			R3/8»	6	13	10	20	46	17
		PH8	R1/8»	8	14	8	23	47	14
			R1/4»	8	14	9	23	48	14
			R3/8»	8	14	10	23	50	17
			R1/2»	8	14	11	23	51	21
		PH10	R1/8»	10	18	8	27	56	27
			R1/4»	10	18	9	27	57	17
			R3/8»	10	18	10	27	58	17
			R1/2»	10	18	11	27	59	21
		PH12	R1/4»	12	21	10	33	28	15
			R3/8»	12	21	12	35	34	19
			R1/2»	12	21	13	37	37	24

Rhabditiform di montaggio diretto:

Immagine	Dimensione	Numero del pezzo.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:

Scelta dei montaggi giusti per il vostro sistema pneumatico:

I montaggi contribuiscono a controllare la forza ed il flusso direzionale di gas compresso o di aria utilizzata nei sistemi pneumatici. Una delle prime considerazioni nella scelta del connettore è il tipo di nave che collegherete quale alla flessibilità del tubo flessibile o del tubo come pure del diametro interno (identificazione) e di diametro esterno (OD) della nave per assicurare una guarnizione adeguata e un collegamento sicuro. La scelta materiale adatta per il vostro connettore pneumatico è inoltre importante, compresi la compatibilità o la resistenza del gas riscaldare o corrosione.

Altre considerazioni nella scelta del connettore giusto del sistema pneumatico includono:
1. tipo di collegamento e della funzione che esegue
2. pressione operativa del sistema pneumatico
3. gamma di temperatura di funzionamento
4. requisiti di PSI della vostra applicazione
5. quantità di vibrazione prodotta dal sistema pneumatico
6. tipo del filo del montaggio di ricezione
