Luogo di origine: | Ningbo, Cina |
Marca: | BRANDO |
Certificazione: | CE, ISO |
Numero di modello: | PKB |
Quantità di ordine minimo: | 5 PCS |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | La borsa del PVC, poi scatola interna, quindi inscatola, poi pallet |
Tempi di consegna: | 1 settimana dopo il pagamento |
Termini di pagamento: | L/C, T/T, Western Union, Paypal, MoneyGram |
Capacità di alimentazione: | 10000000pcs al mese |
Nome di prodotto: | Montaggi di tubo flessibile pneumatici | Materiale: | Di plastica/d'ottone |
---|---|---|---|
Collegamento infilato: | G, NPT | Pressione di esercizio: | 0-1Mpa |
Materiale di collegamento della metropolitana: | PA, UNITÀ DI ELABORAZIONE | Metropolitana di collegamento OD: | 3, 4, 6, 8, 10, 12, 16 |
Medium: | Aria appiattita | Temperatura di lavoro: | 0-60℃ |
Evidenziare: | 1/4" montaggi di tubo flessibile pneumatici,montaggi di tubo flessibile pneumatici di 8mm,Montaggi di Pushfit pneumatici |

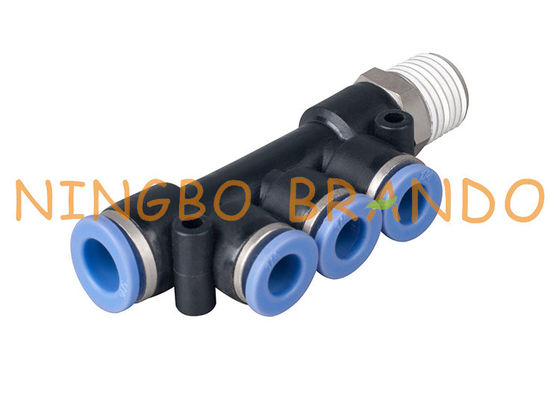

la spinta tripla del ramo di 8mm di 1/4" a rapido collega i montaggi di tubo flessibile pneumatici
I montaggi di violazione sono utilizzati in tutti i tipi di sistemi dell'aria compressa, ma sono più comunemente usati nelle applicazioni che hanno i cilindri, gli strumenti ed attrezzature pneumatici. Possono essere usati per le applicazioni dell'acqua, ma le misure extra devono essere prese (pressione dell'impulso, compatibilità dell'acqua, anello dell'inserzione, ecc. controllati) la spinta sul metodo del collegamento tiene conto il cambiamento rapido delle componenti, in modo da è ideale se avete una fonte di aria per gli strumenti multipli che possono essere scambiati fuori.
Caratteristiche:
1. Liquido: Aria, vuoto, acqua
2. campo di pressione: 0-1Mpa (120 PSI)
3. pressione massima: 1,5 Mpa
4. gamma di temperature: 0-60℃
5. metropolitana applicabile: Unità di elaborazione/montaggi DI NYLON/molli dell'aria del tubo flessibile del PE
Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:
Montaggio maschio diritto:
Immagine | Dimensione | Numero del pezzo. | R | D | L1 | L | S | Sfortuna interna |
PC4 | M5X0.8 | 4 | 6 | 22 | 10 | 3 | ||
M6X1 | 4 | 6 | 22 | 10 | 3 | |||
R1/8» | 4 | 8 | 21 | 12 | 3 | |||
R1/4» | 4 | 9 | 18 | 13 | 3 | |||
R3/8» | 4 | 10 | 20 | 17 | 3 | |||
R1/2» | 4 | 11 | 22 | 21 | 3 | |||
PC6 | M5X0.8 | 6 | 6 | 23 | 12 | 4 | ||
M6X1 | 6 | 6 | 23 | 12 | 4 | |||
R1/8» | 6 | 8 | 22 | 12 | 4 | |||
R1/4» | 6 | 9 | 22 | 13 | 4 | |||
R3/8» | 6 | 10 | 21 | 17 | 4 | |||
R1/2» | 6 | 11 | 23 | 21 | 4 | |||
PC8 | R1/8» | 8 | 8 | 27 | 14 | 4 | ||
R1/4» | 8 | 9 | 24 | 14 | 6 | |||
R3/8» | 8 | 10 | 22 | 17 | 6 | |||
R1/2» | 8 | 11 | 23 | 21 | 6 | |||
PC10 | R1/8» | 10 | 8 | 29 | 27 | 4 | ||
R1/4» | 10 | 9 | 30 | 17 | 6 | |||
R3/8» | 10 | 10 | 28 | 17 | 8 | |||
R1/2» | 10 | 11 | 24 | 21 | 8 | |||
PC12 | R1/8» | 12 | 8 | 31 | 19 | 4 | ||
R1/2» | 12 | 9 | 32 | 19 | 6 | |||
R3/8» | 12 | 10 | 29 | 19 | 10 | |||
R1/2» | 12 | 11 | 31 | 21 | 10 |
Montaggio maschio di spinta del gomito:
Immagine | Dimensione | Numero del pezzo. | R | D | D1 | L1 | L | L | S |
PL4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8» | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4» | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8» | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2» | 4 | 11 | 11 | 19 | 31 | 21 | |||
PL6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8» | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4» | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8» | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2» | 6 | 13 | 11 | 20 | 32 | 21 | |||
PL8 | R1/8» | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4» | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8» | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2» | 8 | 14 | 11 | 23 | 35 | 21 | |||
PL10 | R1/8» | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4» | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8» | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2» | 10 | 18 | 11 | 27 | 39 | 21 | |||
PL12 | R1/8» | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2» | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8» | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2» | 12 | 21 | 11 | 30 | 41 | 21 |
Montaggio maschio del T del ramo:
Immagine | Dimensione | Numero del pezzo. | R | D | D1 | L1 | L | L | S |
PT4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8» | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4» | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8» | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2» | 4 | 11 | 11 | 19 | 31 | 21 | |||
PT6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8» | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4» | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8» | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2» | 6 | 13 | 11 | 20 | 32 | 21 | |||
PT8 | R1/8» | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4» | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8» | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2» | 8 | 14 | 11 | 23 | 35 | 21 | |||
PT10 | R1/8» | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4» | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8» | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2» | 10 | 18 | 11 | 27 | 39 | 21 | |||
PT12 | R1/8» | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2» | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8» | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2» | 12 | 21 | 11 | 30 | 41 | 21 |
Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:
Scelta dei montaggi giusti per il vostro sistema pneumatico:
I montaggi contribuiscono a controllare la forza ed il flusso direzionale di gas compresso o di aria utilizzata nei sistemi pneumatici. Una delle prime considerazioni nella scelta del connettore è il tipo di nave che collegherete quale alla flessibilità del tubo flessibile o del tubo come pure del diametro interno (identificazione) e di diametro esterno (OD) della nave per assicurare una guarnizione adeguata e un collegamento sicuro. La scelta materiale adatta per il vostro connettore pneumatico è inoltre importante, compresi la compatibilità o la resistenza del gas riscaldare o corrosione.
Altre considerazioni nella scelta del connettore giusto del sistema pneumatico includono:
1. tipo di collegamento e della funzione che esegue
2. pressione operativa del sistema pneumatico
3. gamma di temperatura di funzionamento
4. requisiti di PSI della vostra applicazione
5. quantità di vibrazione prodotta dal sistema pneumatico
6. tipo del filo del montaggio di ricezione
Fuoco sulle vostre richieste, offerta voi migliore soluzione:
Il √ ci contatta se alcuni punti voi hanno dubbio
Il √ ci contatta se da qualche parte debba cambiare
Il √ ci contatta se non quello che state cercando
Il √ ci contatta se state facendo la progettazione
Benvenuto alla vostre qualsiasi domanda ed indagine!
