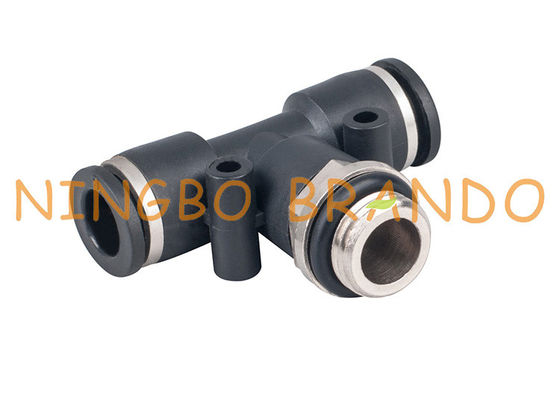

la spinta di 8mm di 1/4" per collegare il ramo maschio colloca sul tee i montaggi di tubo flessibile pneumatici

la spinta di 8mm di 1/4" per collegare il ramo maschio colloca sul tee i montaggi di tubo flessibile pneumatici

La spinta di Brando per collegare i montaggi di tubo flessibile pneumatici (o i montaggi di tubo flessibile pneumatici di violazione) è un metodo rapido e conveniente di collegamento delle componenti in un sistema pneumatico. Progettato per uso con poliuretano, polietilene e tubatura di nylon, i nostri montaggi compositi di violazione sono a disposizione in varie dimensioni per accomodare la tubatura che varia da 1/8 di OD a 1/2 OD. Le numerose configurazioni sono a disposizione per soddisfare le vostre richieste del collegamento.

Vantaggi:
* grazie perfetti di tenuta dell'aria alla guarnizione del labbro
* accoppiamento sicuro su qualsiasi tipo di tubo
* accoppiamento perfetto anche in presenza dei tubi con i tagli diagonali
* fatto con materiale vergine

Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:

Montaggio maschio diritto:

Immagine	Dimensione	Numero del pezzo.	R	D	L1	L	S	Sfortuna interna
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8»	4	8	21	12	3
			R1/4»	4	9	18	13	3
			R3/8»	4	10	20	17	3
			R1/2»	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8»	6	8	22	12	4
			R1/4»	6	9	22	13	4
			R3/8»	6	10	21	17	4
			R1/2»	6	11	23	21	4
		PC8	R1/8»	8	8	27	14	4
			R1/4»	8	9	24	14	6
			R3/8»	8	10	22	17	6
			R1/2»	8	11	23	21	6
		PC10	R1/8»	10	8	29	27	4
			R1/4»	10	9	30	17	6
			R3/8»	10	10	28	17	8
			R1/2»	10	11	24	21	8
		PC12	R1/8»	12	8	31	19	4
			R1/2»	12	9	32	19	6
			R3/8»	12	10	29	19	10
			R1/2»	12	11	31	21	10

Montaggio maschio di spinta del gomito:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PL8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PL10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PL12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Montaggio maschio del T del ramo:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PT8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PT10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PT12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:

Scelta dei montaggi giusti per il vostro sistema pneumatico:

I montaggi contribuiscono a controllare la forza ed il flusso direzionale di gas compresso o di aria utilizzata nei sistemi pneumatici. Una delle prime considerazioni nella scelta del connettore è il tipo di nave che collegherete quale alla flessibilità del tubo flessibile o del tubo come pure del diametro interno (identificazione) e di diametro esterno (OD) della nave per assicurare una guarnizione adeguata e un collegamento sicuro. La scelta materiale adatta per il vostro connettore pneumatico è inoltre importante, compresi la compatibilità o la resistenza del gas riscaldare o corrosione.

Altre considerazioni nella scelta del connettore giusto del sistema pneumatico includono:
1. tipo di collegamento e della funzione che esegue
2. pressione operativa del sistema pneumatico
3. gamma di temperatura di funzionamento
4. requisiti di PSI della vostra applicazione
5. quantità di vibrazione prodotta dal sistema pneumatico
6. tipo del filo del montaggio di ricezione

Fuoco sulle vostre richieste, offerta voi migliore soluzione:

Il √ ci contatta se alcuni punti voi hanno dubbio

Il √ ci contatta se da qualche parte debba cambiare
Il √ ci contatta se non quello che state cercando

Il √ ci contatta se state facendo la progettazione

Benvenuto alla vostre qualsiasi domanda ed indagine!
