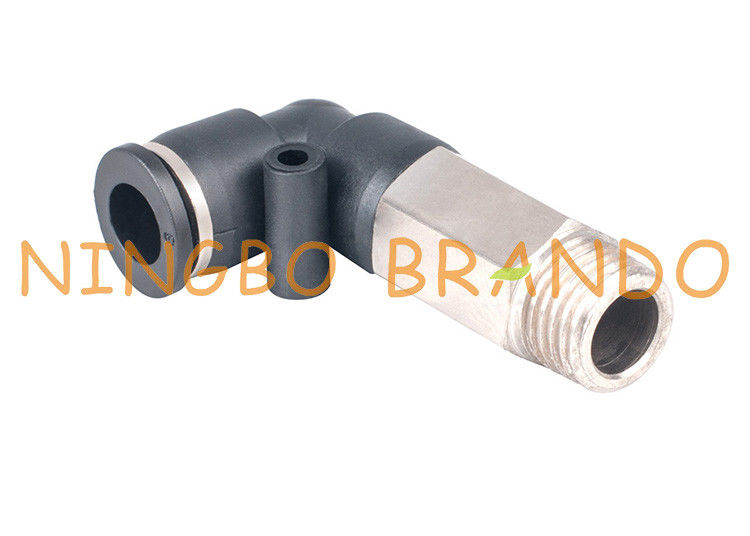

spinta di 1/2» 12mm per collegare i montaggi di tubo flessibile pneumatici del gomito maschio esteso

spinta di 1/2» 12mm per collegare i montaggi di tubo flessibile pneumatici del gomito maschio esteso

L'inserire di Brando i montaggi (o spingere per collegare i montaggi) fornisce il tubo facile di sconnessione e del collegamento senza danneggiare il tubo. L'inserire composito i montaggi sta bene alle parti essenziali nel sistema pneumatico e fluido. L'inserire di Brando i montaggi è a disposizione in vari tipi, muffe, dimensioni e tipi del filo per soddisfare le varie richieste di pollice e metriche del tubo. Il nostro inserire composito i montaggi potrebbe accomodare entrambe la tubatura metrica di dimensione e la tubatura di dimensione di pollice che sono fatti da poliuretano, da polietilene e da nylon. I montaggi compositi di violazione sono ideali per le applicazioni industriali pneumatiche generali.

Caratteristiche del montaggio della violazione di Brando:
1. forme facoltative della manica del rilascio: Come produttore, Brando può fornire la manica ovale e rotonda del rilascio
2. colori multipli della manica del rilascio: Blu, nero, arancio, rosso, arancio, grigio
3. accomodi i generi di tipo del filo del collegamento: R (pinta, BSPT), G (BSPP), NPT, UNF, UNC, metrico
4. accomodi la tubatura metrica O.D di dimensione: 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm, 14mm, 15mm, 16mm
5. accomodi la tubatura O.D di dimensione di pollice: 1/8", 5/32", 3/16", 1/4", 5/16", 3/8", 1/2», 5/8"

Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:

Montaggio di gomito maschio esteso:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8»	4	11	8	19	30	12
			R1/4»	4	11	9	19	41	13
			R3/8»	4	11	10	19	43	17
			R1/2»	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8»	6	13	8	20	43	12
			R1/4»	6	13	9	20	44	13
			R3/8»	6	13	10	20	46	17
			R1/2»	6	13	11	20	47	21
		PLL8	R1/8»	8	14	8	23	47	14
			R1/4»	8	14	9	23	48	14
			R3/8»	8	14	10	23	50	17
			R1/2»	8	14	11	23	51	21
		PLL10	R1/8»	10	18	8	27	56	27
			R1/4»	10	18	9	27	57	17
			R3/8»	10	18	10	27	58	17
			R1/2»	10	18	11	27	59	21
		PLL12	R1/8»	12	21	8	30	56	19
			R1/4»	12	21	9	30	57	19
			R3/8»	12	21	10	30	57	19
			R1/2»	12	21	11	30	60	21

Montaggio maschio del banjo:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8»	4	11	8	19	30	12
			R1/4»	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8»	6	13	8	20	43	12
			R1/4»	6	13	9	20	44	13
			R3/8»	6	13	10	20	46	17
		PH8	R1/8»	8	14	8	23	47	14
			R1/4»	8	14	9	23	48	14
			R3/8»	8	14	10	23	50	17
			R1/2»	8	14	11	23	51	21
		PH10	R1/8»	10	18	8	27	56	27
			R1/4»	10	18	9	27	57	17
			R3/8»	10	18	10	27	58	17
			R1/2»	10	18	11	27	59	21
		PH12	R1/4»	12	21	10	33	28	15
			R3/8»	12	21	12	35	34	19
			R1/2»	12	21	13	37	37	24

Rhabditiform di montaggio diretto:

Immagine	Dimensione	Numero del pezzo.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:

FAQ:

1. Come installare i montaggi pneumatici di violazione?
Il tubo flessibile è facile da installare spingendolo nella anello-fine del rilascio del montaggio finché non si fermi. Gli artigli interni della serratura premeranno automaticamente intorno al tubo flessibile per un collegamento immediato e sicuro.

2. Come disinstallare i montaggi pneumatici di violazione?
Spinga l'interno dell'anello del rilascio verso il montaggio per disinnestare gli artigli della serratura e per tirare indietro la tubatura per rimuoverla. L'estremo opposto può essere un'altra spinta per collegare il maschio adatto e infilato, la femmina infilata o un maschio infilato con un collegamento sfortuna tipo interno. I collegamenti infilati hanno solitamente un rivestimento pre-applicato della serratura del filo.
