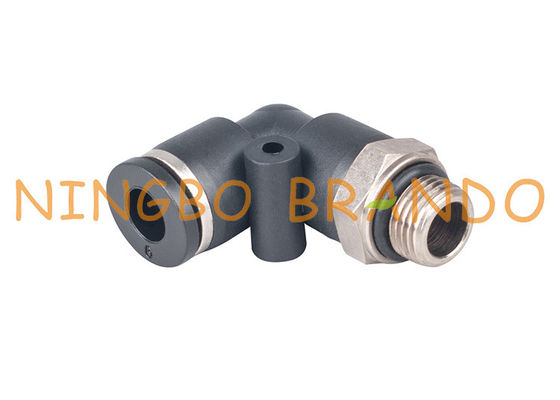

l'inserire maschio del gomito di 6mm di 1/8" rapido collega i montaggi di tubo flessibile pneumatici

l'inserire maschio del gomito di 6mm di 1/8" rapido collega i montaggi di tubo flessibile pneumatici

I montaggi pneumatici di violazione, inoltre hanno chiamato la spinta per collegare i montaggi, forniscono i mezzi senza perdita facilmente di collegamento dei tubi flessibili nel vostro sistema dell'aria compressa. I montaggi possono avere fra l'entrata 1-6/porti di sbocco o possono avere funzionalità supplementare quali un manometro o un silenziatore integrato.

Caratteristiche di prodotto:

1. Ad alta resistenza, resistenza all'usura, resistenza della corrosione, ad alta densità, non facile scoppiare.

2. Il prodotto è robusto e durevole ed ha un tempo di impiego lungo.

3. Installazione facile e smontaggio, buoni sigillando prestazione.

4. Può essere usato per il collegamento dei tubi e l'uso delle componenti pneumatiche differenti ed ha una vasta gamma di usi.

5. Potete inserire o estrarre facilmente la trachea senza alcuni strumenti

6. La clip del tubo di aria di collegamento è fatta di forte materia plastica, che non è facile da cad da dopo che il collegamento adotta la componente di sigillamento, tiene la buona sigillatura, non facile colare.

direzione della conduttura del cambiamento 7.Freely dopo installazione, facile inserire manualmente o tirare trachea senza strumenti.

Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:

Montaggio maschio diritto:

Immagine	Dimensione	Numero del pezzo.	R	D	L1	L	S	Sfortuna interna
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8»	4	8	21	12	3
			R1/4»	4	9	18	13	3
			R3/8»	4	10	20	17	3
			R1/2»	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8»	6	8	22	12	4
			R1/4»	6	9	22	13	4
			R3/8»	6	10	21	17	4
			R1/2»	6	11	23	21	4
		PC8	R1/8»	8	8	27	14	4
			R1/4»	8	9	24	14	6
			R3/8»	8	10	22	17	6
			R1/2»	8	11	23	21	6
		PC10	R1/8»	10	8	29	27	4
			R1/4»	10	9	30	17	6
			R3/8»	10	10	28	17	8
			R1/2»	10	11	24	21	8
		PC12	R1/8»	12	8	31	19	4
			R1/2»	12	9	32	19	6
			R3/8»	12	10	29	19	10
			R1/2»	12	11	31	21	10

Montaggio maschio di spinta del gomito:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PL8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PL10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PL12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Montaggio maschio del T del ramo:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PT8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PT10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PT12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:

Scelta dei montaggi giusti per il vostro sistema pneumatico:

I montaggi contribuiscono a controllare la forza ed il flusso direzionale di gas compresso o di aria utilizzata nei sistemi pneumatici. Una delle prime considerazioni nella scelta del connettore è il tipo di nave che collegherete quale alla flessibilità del tubo flessibile o del tubo come pure del diametro interno (identificazione) e di diametro esterno (OD) della nave per assicurare una guarnizione adeguata e un collegamento sicuro. La scelta materiale adatta per il vostro connettore pneumatico è inoltre importante, compresi la compatibilità o la resistenza del gas riscaldare o corrosione.

Altre considerazioni nella scelta del connettore giusto del sistema pneumatico includono:
1. tipo di collegamento e della funzione che esegue
2. pressione operativa del sistema pneumatico
3. gamma di temperatura di funzionamento
4. requisiti di PSI della vostra applicazione
5. quantità di vibrazione prodotta dal sistema pneumatico
6. tipo del filo del montaggio di ricezione
