Luogo di origine: | Ningbo, Cina |
Marca: | BRANDO |
Certificazione: | CE, ISO |
Numero di modello: | PL |
Quantità di ordine minimo: | 5 PCS |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | La borsa del PVC, poi scatola interna, quindi inscatola, poi pallet |
Tempi di consegna: | 1 settimana dopo il pagamento |
Termini di pagamento: | L/C, T/T, Western Union, Paypal, MoneyGram |
Capacità di alimentazione: | 10000000pcs al mese |
Nome di prodotto: | Montaggi di tubo flessibile pneumatici | Materiale: | Di plastica/d'ottone |
---|---|---|---|
Collegamento infilato: | G, NPT | Pressione di esercizio: | 0-0.8MPa |
Materiale di collegamento della metropolitana: | PA, UNITÀ DI ELABORAZIONE | Metropolitana di collegamento OD: | 3, 4, 6, 8, 10, 12, 16 |
Medium: | Aria appiattita | Temperatura di lavoro: | 0-60℃ |
Evidenziare: | 1/4" montaggi di tubo flessibile pneumatici,montaggi di tubo flessibile pneumatici di 8mm,Montaggi pneumatici di spinta |

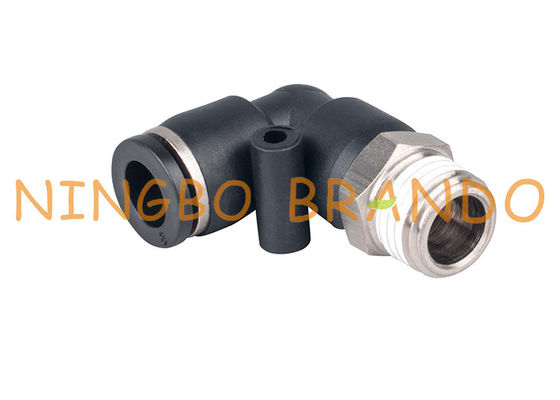

La spinta maschio del gomito a rapido collega i montaggi di tubo flessibile pneumatici 1/4" 8mm
I montaggi pneumatici forniscono il collegamento essenziale fra i tubi, i tubi flessibili ed altre componenti in un sistema pneumatico. I montaggi dell'aria caratterizzano le guarnizioni più strette ed hanno requisiti di pressione più bassa che i montaggi idraulici e tipicamente sono offerti in vari tipi del connettore. Oltre al collegamento delle componenti pneumatiche ed a fermare il flusso dei porti inutilizzati, i montaggi miniatura inoltre sono utilizzati a pressione del flusso d'aria di controllo ed a flusso direzionale.
Caratteristiche di prodotto:
1. Ad alta resistenza, resistenza all'usura, resistenza della corrosione, ad alta densità, non facile scoppiare.
2. Il prodotto è robusto e durevole ed ha un tempo di impiego lungo.
3. Installazione facile e smontaggio, buoni sigillando prestazione.
4. Può essere usato per il collegamento dei tubi e l'uso delle componenti pneumatiche differenti ed ha una vasta gamma di usi.
5. Potete inserire o estrarre facilmente la trachea senza alcuni strumenti
6. La clip del tubo di aria di collegamento è fatta di forte materia plastica, che non è facile da cad da dopo che il collegamento adotta la componente di sigillamento, tiene la buona sigillatura, non facile colare.
direzione della conduttura del cambiamento 7.Freely dopo installazione, facile inserire manualmente o tirare trachea senza strumenti.
Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:
Montaggio maschio diritto:
Immagine | Dimensione | Numero del pezzo. | R | D | L1 | L | S | Sfortuna interna |
PC4 | M5X0.8 | 4 | 6 | 22 | 10 | 3 | ||
M6X1 | 4 | 6 | 22 | 10 | 3 | |||
R1/8» | 4 | 8 | 21 | 12 | 3 | |||
R1/4» | 4 | 9 | 18 | 13 | 3 | |||
R3/8» | 4 | 10 | 20 | 17 | 3 | |||
R1/2» | 4 | 11 | 22 | 21 | 3 | |||
PC6 | M5X0.8 | 6 | 6 | 23 | 12 | 4 | ||
M6X1 | 6 | 6 | 23 | 12 | 4 | |||
R1/8» | 6 | 8 | 22 | 12 | 4 | |||
R1/4» | 6 | 9 | 22 | 13 | 4 | |||
R3/8» | 6 | 10 | 21 | 17 | 4 | |||
R1/2» | 6 | 11 | 23 | 21 | 4 | |||
PC8 | R1/8» | 8 | 8 | 27 | 14 | 4 | ||
R1/4» | 8 | 9 | 24 | 14 | 6 | |||
R3/8» | 8 | 10 | 22 | 17 | 6 | |||
R1/2» | 8 | 11 | 23 | 21 | 6 | |||
PC10 | R1/8» | 10 | 8 | 29 | 27 | 4 | ||
R1/4» | 10 | 9 | 30 | 17 | 6 | |||
R3/8» | 10 | 10 | 28 | 17 | 8 | |||
R1/2» | 10 | 11 | 24 | 21 | 8 | |||
PC12 | R1/8» | 12 | 8 | 31 | 19 | 4 | ||
R1/2» | 12 | 9 | 32 | 19 | 6 | |||
R3/8» | 12 | 10 | 29 | 19 | 10 | |||
R1/2» | 12 | 11 | 31 | 21 | 10 |
Montaggio maschio di spinta del gomito:
Immagine | Dimensione | Numero del pezzo. | R | D | D1 | L1 | L | L | S |
PL4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8» | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4» | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8» | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2» | 4 | 11 | 11 | 19 | 31 | 21 | |||
PL6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8» | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4» | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8» | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2» | 6 | 13 | 11 | 20 | 32 | 21 | |||
PL8 | R1/8» | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4» | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8» | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2» | 8 | 14 | 11 | 23 | 35 | 21 | |||
PL10 | R1/8» | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4» | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8» | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2» | 10 | 18 | 11 | 27 | 39 | 21 | |||
PL12 | R1/8» | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2» | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8» | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2» | 12 | 21 | 11 | 30 | 41 | 21 |
Montaggio maschio del T del ramo:
Immagine | Dimensione | Numero del pezzo. | R | D | D1 | L1 | L | L | S |
PT4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8» | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4» | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8» | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2» | 4 | 11 | 11 | 19 | 31 | 21 | |||
PT6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8» | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4» | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8» | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2» | 6 | 13 | 11 | 20 | 32 | 21 | |||
PT8 | R1/8» | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4» | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8» | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2» | 8 | 14 | 11 | 23 | 35 | 21 | |||
PT10 | R1/8» | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4» | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8» | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2» | 10 | 18 | 11 | 27 | 39 | 21 | |||
PT12 | R1/8» | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2» | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8» | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2» | 12 | 21 | 11 | 30 | 41 | 21 |
Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:
Istruzioni per l'uso!
1. Il montaggio di metropolitana è proibito dove la scintilla ed il fuoco potrebbero essere accaduti.
2. Non superi la pressione 145Psi.
3. Temperatura di lavoro: 0-60°c, non usano fuori del servizio 4.
Gamma di temperature per impedire deformazione del materiale di sigillatura e della perdita facile.
5. Non utilizzi nei posti con troppa polvere o le particelle
6. Non usi alcun medium all'infuori di aria. il prodotto è limitato per ventilare o ambiente di vuoto.
7. Dopo il completamento del collegamento, tiri prego delicatamente la metropolitana con la vostra mano per assicurarsi che completamente sia collegata senza cad.
8. Assicuri che la superficie tagliente del tubo è verticale, non ci sia cicatrice sulla circonferenza esterna del tubo ed il tubo non è ovale.
9. Non applichi mai la metropolitana unita con il carico esterno supplementare (piegare, torsione o tirante), altrimenti danno o la perdita sarà accaduta.
10.When che inserisce il tubo, deve essere inserito nel fondo del giunto. Omissione di inserire il tubo nel cavo inferiore di maggio a fuga di aria.
Fuoco sulle vostre richieste, offerta voi migliore soluzione:
Il √ ci contatta se alcuni punti voi hanno dubbio
Il √ ci contatta se da qualche parte debba cambiare
Il √ ci contatta se non quello che state cercando
Il √ ci contatta se state facendo la progettazione
Benvenuto alla vostre qualsiasi domanda ed indagine!
