Luogo di origine: | La CINA |
Marca: | Brando |
Certificazione: | CE |
Numero di modello: | 1090/6 |
Quantità di ordine minimo: | 50 PCS |
---|---|
Imballaggi particolari: | Diverse scatole, cartone, pallet |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, T/T, Paypal, Western Union, MoneyGram |
Capacità di alimentazione: | 100000 pc al mese |
Dimensione del porto: | 3/4" | Tipo di collegamento: | SAE Flare |
---|---|---|---|
Funzione: | Modo 2 normalmente chiuso (NC) | Operazione di valvola: | Pilotato a membrana |
Tensioni: | AC110V, AC220V, AC230V, Ac240V, DC24V | Materiale del corpo: | Ottone |
Temperatura ambiente: | -35 - °C 105 | campo di pressione: | 0.5 - 25 Antivari |
Refrigeranti: | R22, R404A, R407A, R407C, R125, R134a, R152a | Applicazione: | Refrigeratore, congelatore, condizionatore d'aria, dispositivo di raffreddamento, ecc |
Evidenziare: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Elettrovalvola a solenoide Castel |

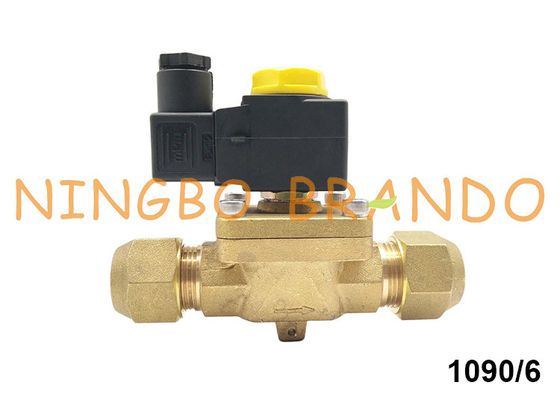

Castel Type elettrovalvole a solenoide di refrigerazione della membrana di SAE 3/4" 1090/6
Il tipo elettrovalvola a solenoide di Castel è di consistere dell'armatura d'ottone di acciaio inossidabile del tuffatore, del corpo, della bobina e di altre parti.
La serie 1034 della valvola; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 è pistone pilota-ha azionato le valvole. La loro operazione dipende non solo dal campo magnetico prodotto dalla corrente sfocia nella bobina, ma anche su una pressione di entrata minima, a cui è necessario:
• apra il pistone e tengalo ha tolto l'apertura principale
• vicino il pistone ed assicurare la tenuta sull'apertura principale
L'apertura/la chiusura della sede valvola principale è controllata dal pistone, mentre aprirsi/chiusura del sedile pilota è controllata dal tuffatore mobile della bobina.
Il ruolo del compressore di refrigerazione:
I compressori della refrigerazione sono l'attrezzatura più importante nelle unità di refrigerazione e spesso si riferiscono a come elaboratori centrali nelle unità di refrigerazione. Il vapore del refrigerante è aumentato da una pressione bassa ad un'alta pressione ed il flusso continuo e la consegna del vapore è compiuto per mezzo del funzionamento del compressore della refrigerazione, cioè, la funzione del compressore della refrigerazione è:
1) Il vapore del refrigerante è preso dall'evaporatore per assicurare certa pressione di evaporazione nell'evaporatore.
2) Aumenti la pressione e comprima il vapore a bassa temperatura a bassa pressione del refrigerante in un vapore surriscaldato ad alta temperatura ad alta pressione per creare un termine per condensazione ad un'più alta temperatura (quale una temperatura circa 35 di ° C di estate).
3) Trasporto e spingere il refrigerante per attraversare il sistema per completare il ciclo di refrigerazione.
Dimensione:
Modello
|
Collegamento
|
Dimensione
|
Tipo della bobina
|
|||
SAE (chiarore), ODF (lega per saldatura)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4" SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8" SAE
|
65
|
||||
1028/2
|
1/4" ODF
|
32,5
|
125
|
|||
1028/3
|
3/8" ODF
|
62,5
|
125
|
|||
1064/3
|
3/8" SAE
|
82
|
69,5
|
68
|
||
1064/4
|
1/2» SAE
|
72
|
||||
1068/3
|
3/8" ODF
|
111
|
||||
1068/4
|
1/2» ODF
|
127
|
||||
1070/4
|
1/2» ODF
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
5/8" ODF
|
106
|
||||
1078/4
|
1/2» ODF
|
127
|
||||
1078/5
|
5/8" ODF
|
173
|
||||
1078/9
|
1 1/8" ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8" SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4" SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
7/8" ODF
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8" ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
7/8" ODF
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8" ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8" ODF
|
157
|
127,0
|
291
|
68
|
Dati tecnici:
Principi di funzionamento
|
Number di modello
|
SAE Port
|
Dimensione Ø nominale (millimetri) di Seat
|
Fattore di chilovolt
(³ di m. /h)
|
PS
(barra)
|
ST (℃)
|
TUM (℃)
|
||
min
|
massimo
|
min
|
massimo
|
||||||
Ad azione diretta
|
1020/2
|
1/4"
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8"
|
3
|
0, 23
|
||||||
Pilota Operated del diaframma
|
1064/3
|
3/8"
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2»
|
||||||||
1070/4
|
1/2»
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8"
|
2, 61
|
|||||||
1090/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4"
|
4, 80
|
|||||||
Pilota Operated del pistone
|
1034/3
|
3/8"
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2»
|
||||||||
1040/4
|
1/2»
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8"
|
3, 00
|
|||||||
1050/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4"
|
4, 80
|
Installazione:
Prima del collegamento della valvola al tubo, è consigliabile assicurarsi che il sistema di refrigerazione sia pulito. Infatti, le valvole con le guarnizioni di P.T.F.E. e specialmente le valvole di pistone, sono sensibili alla sporcizia ed ai detriti. Ancora, controlli che la direzione di scorrimento nel tubo corrisponde alla freccia timbrata sul corpo di valvola. Tutte le valvole possono essere montate in tutta la posizione a condizione che la bobina non indichi verso il basso. La brasatura delle valvole con i collegamenti della lega per saldatura dovrebbe essere effettuata con attenzione, facendo uso di un materiale di riempitore con una bassa temperatura di fusione del punto. Non è necessario da smontare le valvole prima della brasatura, ma è importante evitare il contatto diretto fra la fiamma della torcia ed il corpo di valvola, di cui potrebbe essere danneggiato e compromettere il perfetto funzionamento
la valvola.
Prima del collegamento della valvola al sistema elettrico, sia sicuro che la tensione di linea e la frequenza corrispondono ai valori segnati sulla bobina.
