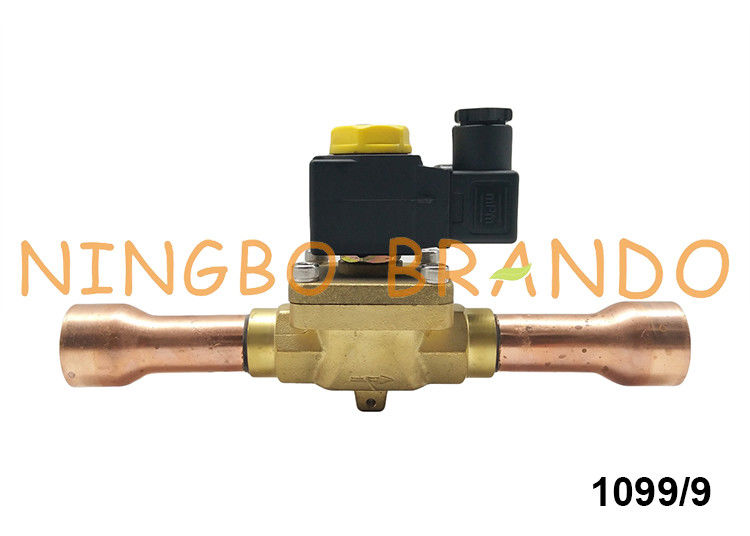

Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»

Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»

  • Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»
  • Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»
  • Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»
  • Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»
Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»
Dettagli:
Luogo di origine: La CINA
Marca: Brando
Certificazione: CE
Numero di modello: 1099/9
Termini di pagamento e spedizione:
Quantità di ordine minimo: 50 PCS
Imballaggi particolari: Diverse scatole, cartone, pallet
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, T/T, Paypal, Western Union, MoneyGram
Capacità di alimentazione: 100000 pc al mese
Contatto
Descrizione di prodotto dettagliata
Dimensione del porto: 1-1/8» Tipo di collegamento: ODS (lega per saldatura)
Funzione: Modo 2 normalmente chiuso (NC) Operazione di valvola: Pilota Operated del diaframma
Tensioni: AC110V, AC220V, AC230V, Ac240V, DC24V Materiale del corpo: Ottone
Temperatura ambiente: -35 - °C 105 Campo di pressione: 0.5 - 25 Antivari
Refrigeranti: R22, R404A, R407A, R407C, R125, R134a, R152a Applicazione: Refrigeratore, congelatore, condizionatore d'aria, dispositivo di raffreddamento, ecc
Evidenziare:

CASTEL Solenoid Valve

,

Castel Refrigeration Solenoid Valve

,

Elettrovalvola a solenoide Castel

Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8»

Il tipo elettrovalvola a solenoide di Castel è di consistere dell'armatura d'ottone di acciaio inossidabile del tuffatore, del corpo, della bobina e di altre parti.
La serie 1034 della valvola; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 è pistone pilota-ha azionato le valvole. La loro operazione dipende non solo dal campo magnetico prodotto dalla corrente sfocia nella bobina, ma anche su una pressione di entrata minima, a cui è necessario:
• apra il pistone e tengalo ha tolto l'apertura principale
• vicino il pistone ed assicurare la tenuta sull'apertura principale
L'apertura/la chiusura della sede valvola principale è controllata dal pistone, mentre aprirsi/chiusura del sedile pilota è controllata dal tuffatore mobile della bobina.

Meccanismo di lavoro di varie componenti del sistema dell'aria fresca
Ospite dell'interno: Quando il motore principale sta correndo, l'aria fresca all'aperto è presentata dall'alimentatore della finestra, nell'ambito del campo di pressione costituito dalla macchina principale, all'area di attività dell'interno per soddisfare le esigenze delle attività del personale, dopo di che dai passaggi sporchi dell'aria attraverso lo sfiato dello scarico e dalla condotta di scarico all'aperto.

presa d'aria Parete tipa; i fori di apertura nella parete, introducente l'esterno dell'aria fresca, aria dell'interno che passa attraverso la presa d'aria della parete saranno filtrati da polvere, dall'odore, dalle particelle del polline, ecc., per assicurare che l'aria che entra nella stanza sia fresca e pura.

Sfiati dell'interno dello scarico: Gli sfiati dello scarico possono essere disposti sulla parete della condotta o del bagno di scarico e l'utente può eliminare l'aria sporca dell'interno e l'odore.

Interruttore di comando: Gira il sistema inserita/disinserita.

Condotta di scarico: aria dell'interno sporca di trasporti all'esterno.

Dimensione:

Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8» 0Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8» 1Castel Type pilota Operated Solenoid Valve 1099/9 del diaframma di NC 1-1/8» 2

Modello
Collegamento
Dimensione
Tipo della bobina
SAE (chiarore), ODF (lega per saldatura)
H1
H2
L1
Q
HM2
HM3
1020/2
1/4" SAE
75
62,5
58
-
1020/3
3/8" SAE
65
1028/2
1/4" ODF
32,5
125
1028/3
3/8" ODF
62,5
125
1064/3
3/8" SAE
82
69,5
68
1064/4
1/2» SAE
72
1068/3
3/8" ODF
111
1068/4
1/2» ODF
127
1070/4
1/2» ODF
91
75,0
100
45
1070/5
5/8" ODF
106
1078/4
1/2» ODF
127
1078/5
5/8" ODF
173
1078/9
1 1/8" ODF
115
96,0
250
80
1078/11
1 3/8" ODF
172
138,0
278
68
1090/5
5/8" SAE
106
78,0
120
57
1090/6
3/4" SAE
106
78,0
124
57
1079/7
7/8" ODF
91
75,0
190
45
1079/11
1 3/8" ODF
115
96,0
292
80
1079/13
1 5/8" ODF
172
138,0
278
68
1098/7
7/8" ODF
106
78,0
180
57
1099/9
1 1/8" ODF
106
78,0
216
57
1099/11
1 3/8" ODF
157
127,0
291
68

Dati tecnici:

Principi di funzionamento
Number di modello
SAE Port
Dimensione Ø nominale (millimetri) di Seat
Fattore di chilovolt
(³ di m. /h)
PS
(barra)
ST (℃)
TUM (℃)
min
massimo
min
massimo
Ad azione diretta
1020/2
1/4"
2, 5
0, 175
45
-35
+110
-35
+50
1020/3
3/8"
3
0, 23
Pilota Operated del diaframma
1064/3
3/8"
6, 5
0, 80
45
-35
+105
-35
+50
1064/4
1/2»
1070/4
1/2»
12, 5
2, 20
1070/5
5/8"
2, 61
1090/5
5/8"
16, 5
3, 80
1090/6
3/4"
4, 80
Pilota Operated del pistone
1034/3
3/8"
6, 5
1, 00
45
-35
+110
-35
+50
1034/4
1/2»
1040/4
1/2»
12, 5
2, 40
1040/5
5/8"
3, 00
1050/5
5/8"
16, 5
3, 80
1050/6
3/4"
4, 80

Installazione:
Prima del collegamento della valvola al tubo, è consigliabile assicurarsi che il sistema di refrigerazione sia pulito. Infatti, le valvole con le guarnizioni di P.T.F.E. e specialmente le valvole di pistone, sono sensibili alla sporcizia ed ai detriti. Ancora, controlli che la direzione di scorrimento nel tubo corrisponde alla freccia timbrata sul corpo di valvola. Tutte le valvole possono essere montate in tutta la posizione a condizione che la bobina non indichi verso il basso. La brasatura delle valvole con i collegamenti della lega per saldatura dovrebbe essere effettuata con attenzione, facendo uso di un materiale di riempitore con una bassa temperatura di fusione del punto. Non è necessario da smontare le valvole prima della brasatura, ma è importante evitare il contatto diretto fra la fiamma della torcia ed il corpo di valvola, di cui potrebbe essere danneggiato e compromettere il perfetto funzionamento
la valvola.
Prima del collegamento della valvola al sistema elettrico, sia sicuro che la tensione di linea e la frequenza corrispondono ai valori segnati sulla bobina.
