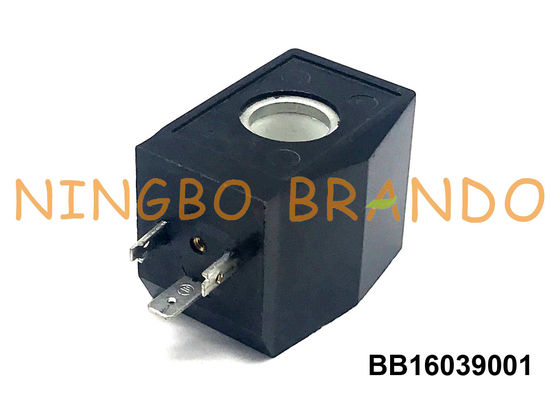

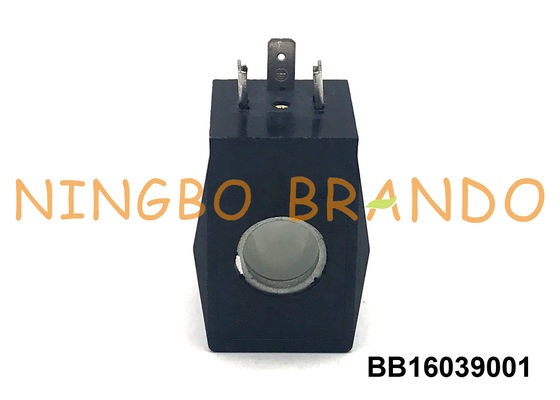

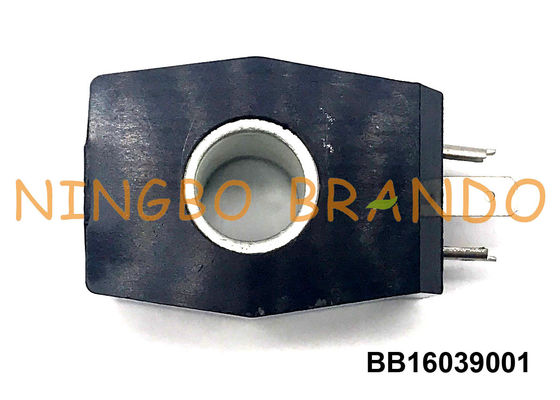

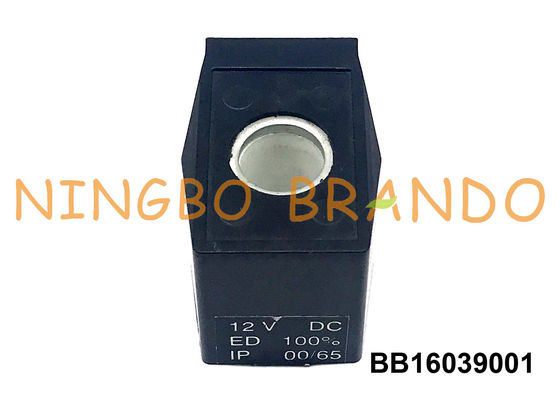

Bobina dell'elettrovalvola a solenoide AC220V/di DC24V per elettrovalvola a solenoide di serie AB41-02/AB41-03 del CKD

Bobina dell'elettrovalvola a solenoide AC220V/di DC24V per elettrovalvola a solenoide di serie AB41-02/AB41-03 del CKD

Questa bobina dell'elettrovalvola a solenoide si applica elettrovalvole a solenoide in serie AB41-02/AB41-03 del CKD. Il centro dell'elettrovalvola a solenoide è il sigillamento e la parte di sigillamento della bobina del solenoide, anche conosciuta come la bobina dell'elettrovalvola a solenoide. Cioè, le bobine elettriche danneggiate e sigillate sono sigillati con il materiale di isolamento, lasciante soltanto i terminali, l'isolamento, impermeabile, anti-tumulto, a prova di fuoco, anticorrosivo, ecc.

La bobina della bobina si riferisce alla colonna intorno al cavo smaltato. Una bobina elettromagnetica è una bobina di cavo smaltato ha avvolto uno scheletro ed ha modellato da materiale isolante. Il materiale generale della struttura è PA, plastica e richiede il grado dell'isolamento. La bobina dell'elettrovalvola a solenoide è equivalente. La bobina dell'elettromagnete poi è disposta al centro della bobina dell'elettrovalvola a solenoide per formare il centro. Una volta stimolata, la bobina genera un campo magnetico per attirare il centro.

Il parametro tecnico elettrovalvola a solenoide di serie AB41-02/AB41-03 del CKD si arrotola:

Dimensione principale bobine del solenoide AB41-02/AB41-03 del tipo del CKD:

Ingrandimento del dettaglio del tipo bobina elettromagnetica AB41-03/di AB41-02 CKD:

Applicato elettrovalvola a solenoide dell'acqua in serie AB41-02/AB41-03 del CKD:

Più dettagli circa bobine del solenoide AB41-02/AB41-03 del tipo del CKD dentro sotto il video di Youtube:

Requisiti di aumento di temperatura dell'assemblea di elettrovalvola a solenoide e di temperatura massima:

Secondo il grado di resistenza al calore determinato da GB/T 11021, la temperatura massima ottenuta dall'aumento di temperatura del montaggio di bobine elettromagnetico e l'aumento della temperatura ambiente non supereranno la seguente tavola:

Metodo di prova di withstand di tensione di frequenza industriale elettromagnetica della bobina:

Applichi la tensione di prova specificata nella tavola qui sotto fra il terminale dell'alimentazione elettrica ed il morsetto di terra. La corrente di perdita è messa come 1ma, il tipo la prova 1min, la prova di fabbrica 1s. Aumenti il valore specificato vicino 10%) senza ripartizione, scarichi o flashover.

La resistenza della bobina elettromagnetica è misurata da un tester della resistenza di CC o da un archivio della resistenza del multimetro. Quando la temperatura ambiente non è 20℃, la resistenza standard è calcolata come segue:

R2 = (T2 + 234,5)/(234,5 + 20) * R1

T2 - temperatura ambiente nei gradi centigradi

R1 - resistenza standard, cioè, resistenza a 20℃

R2 - resistenza standard nella temperatura corrente, espressa in ohm (Ω).

Benvenuto alla vostre qualsiasi domanda ed indagine!
