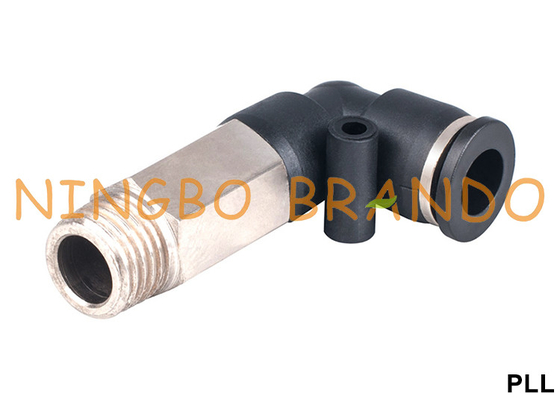

Maschio allungato pneumatico del gomito di 90 di grado PLL montaggi di tubo flessibile

Maschio allungato pneumatico del gomito di 90 di grado PLL montaggi di tubo flessibile

L'inserire di Brando i montaggi (montaggi, spinta per collegare i montaggi, i montaggi pneumatici di un tocco) è fatto di ottone nichelato (filo) e PBT (corpo), tubo di acciaio inossidabile che afferrano gli artigli, collari e maniche del rilascio di POM offre un meccanismo rapido di rilascio e della tenuta per fornire una forza bassa di sconnessione per rimozione facile della tubatura. Per montare il tubo, inserisca semplicemente il tubo nel montaggio finché non basi. Per liberare il tubo, premere l'anello della manica del rilascio ed il tubo può essere estratta facilmente. L'inserire i montaggi (spinta pneumatica per collegare i montaggi, i montaggi di un tubo di tocco) viene in vari tipi, modelli e dimensioni a soddisfare le varie richieste dei tubi ed a fornire i collegamenti essenziali fra le componenti nei sistemi pneumatici. I corpi adatti infilati del T e del gomito possono essere girati dopo installazione per tenere conto le variazioni nella direzione stridente. Accomodi la tubatura metrica O.D che varia da 4 millimetri a 16 millimetri, tubo di pollice che varia da 1/8" a 1/2»; le dimensioni del filo variano proviene dalla R, dalla pinta, da BSPT 1/8 alla R, dalla pinta, da BSPT 1/2 e dal filo metrico da M5 a M20. Forma della manica del rilascio: Ovale e rotondo. Colori della manica del rilascio: Colore blu, rosso, nero, grigio o su ordinazione.

* grazie perfetti di tenuta dell'aria alla guarnizione del labbro
* accoppiamento sicuro su qualsiasi tipo di tubo
* accoppiamento perfetto anche in presenza dei tubi con i tagli diagonali
* fatto con materiale vergine

Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:

Montaggio di gomito maschio esteso:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8»	4	11	8	19	30	12
			R1/4»	4	11	9	19	41	13
			R3/8»	4	11	10	19	43	17
			R1/2»	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8»	6	13	8	20	43	12
			R1/4»	6	13	9	20	44	13
			R3/8»	6	13	10	20	46	17
			R1/2»	6	13	11	20	47	21
		PLL8	R1/8»	8	14	8	23	47	14
			R1/4»	8	14	9	23	48	14
			R3/8»	8	14	10	23	50	17
			R1/2»	8	14	11	23	51	21
		PLL10	R1/8»	10	18	8	27	56	27
			R1/4»	10	18	9	27	57	17
			R3/8»	10	18	10	27	58	17
			R1/2»	10	18	11	27	59	21
		PLL12	R1/8»	12	21	8	30	56	19
			R1/4»	12	21	9	30	57	19
			R3/8»	12	21	10	30	57	19
			R1/2»	12	21	11	30	60	21

Montaggio maschio del banjo:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8»	4	11	8	19	30	12
			R1/4»	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8»	6	13	8	20	43	12
			R1/4»	6	13	9	20	44	13
			R3/8»	6	13	10	20	46	17
		PH8	R1/8»	8	14	8	23	47	14
			R1/4»	8	14	9	23	48	14
			R3/8»	8	14	10	23	50	17
			R1/2»	8	14	11	23	51	21
		PH10	R1/8»	10	18	8	27	56	27
			R1/4»	10	18	9	27	57	17
			R3/8»	10	18	10	27	58	17
			R1/2»	10	18	11	27	59	21
		PH12	R1/4»	12	21	10	33	28	15
			R3/8»	12	21	12	35	34	19
			R1/2»	12	21	13	37	37	24

Rhabditiform di montaggio diretto:

Immagine	Dimensione	Numero del pezzo.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:

Scelta dei montaggi giusti per il vostro sistema pneumatico:

I montaggi contribuiscono a controllare la forza ed il flusso direzionale di gas compresso o di aria utilizzata nei sistemi pneumatici. Una delle prime considerazioni nella scelta del connettore è il tipo di nave che collegherete quale alla flessibilità del tubo flessibile o del tubo come pure del diametro interno (identificazione) e di diametro esterno (OD) della nave per assicurare una guarnizione adeguata e un collegamento sicuro. La scelta materiale adatta per il vostro connettore pneumatico è inoltre importante, compresi la compatibilità o la resistenza del gas riscaldare o corrosione.

Altre considerazioni nella scelta del connettore giusto del sistema pneumatico includono:
1. tipo di collegamento e della funzione che esegue
2. pressione operativa del sistema pneumatico
3. gamma di temperatura di funzionamento
4. requisiti di PSI della vostra applicazione
5. quantità di vibrazione prodotta dal sistema pneumatico
6. tipo del filo del montaggio di ricezione
