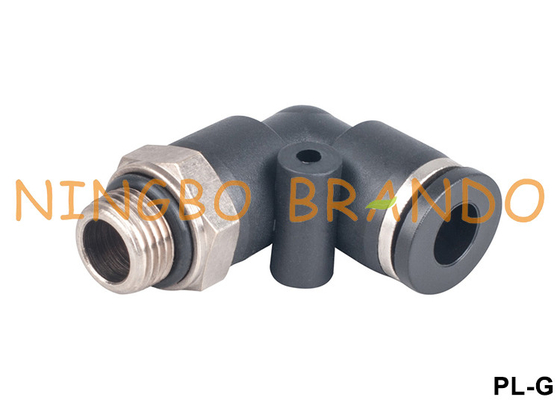

La misura di spinta rapida collega i montaggi pneumatici dell'One Touch del gomito maschio

La misura di spinta rapida collega i montaggi pneumatici dell'One Touch del gomito maschio

I montaggi di Spinta-misura, anche conosciuti come Spinta--si collegano montaggi sono est--installano gli accessori pneumatici che funzionano inserendo la tubatura per impegnarlo -sono come mettere un coperchio del cappuccio sopra. I montaggi pneumatici sono utilizzati per le valvole, i pannelli di controllo e una grande varietà di altre applicazioni domestiche ed industriali.

La vasta selezione di Brando dei montaggi pneumatici fornisce le soluzioni della connettività per un'intera gamma di applicazioni pneumatiche. Offriamo una vasta cartella dei prodotti all'interno dei nostri montaggi pneumatici variamo ed abbiamo abbondanza delle opzioni e delle configurazioni di dispositivo materiali per essere adatte alle richieste del vostro progetto che sono facili da installare. Inoltre hanno la capacità per resistere a vari media industriali. I nostri montaggi pneumatici sono adatti ad uso in un'ampia varietà di applicazioni che serviscono attraverso molti di odierni mercati industriali importanti.

Dimensione & codice di ordine dei montaggi di tubo flessibile pneumatici:

Montaggio maschio diritto:

Immagine	Dimensione	Numero del pezzo.	R	D	L1	L	S	Sfortuna interna
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8»	4	8	21	12	3
			R1/4»	4	9	18	13	3
			R3/8»	4	10	20	17	3
			R1/2»	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8»	6	8	22	12	4
			R1/4»	6	9	22	13	4
			R3/8»	6	10	21	17	4
			R1/2»	6	11	23	21	4
		PC8	R1/8»	8	8	27	14	4
			R1/4»	8	9	24	14	6
			R3/8»	8	10	22	17	6
			R1/2»	8	11	23	21	6
		PC10	R1/8»	10	8	29	27	4
			R1/4»	10	9	30	17	6
			R3/8»	10	10	28	17	8
			R1/2»	10	11	24	21	8
		PC12	R1/8»	12	8	31	19	4
			R1/2»	12	9	32	19	6
			R3/8»	12	10	29	19	10
			R1/2»	12	11	31	21	10

Montaggio maschio di spinta del gomito:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PL8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PL10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PL12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Montaggio maschio del T del ramo:

Immagine	Dimensione	Numero del pezzo.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PT8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PT10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PT12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Lista di tutti i montaggi di tubo flessibile pneumatici di plastica:

Istruzioni per l'uso!

1. Il montaggio di metropolitana è proibito dove la scintilla ed il fuoco potrebbero essere accaduti.

2. Non superi la pressione 145Psi.

3. Temperatura di lavoro: 0-60°c, non usano fuori del servizio 4.
Gamma di temperature per impedire deformazione del materiale di sigillatura e della perdita facile.

5. Non utilizzi nei posti con troppa polvere o le particelle

6. Non usi alcun medium all'infuori di aria. il prodotto è limitato per ventilare o ambiente di vuoto.

7. Dopo il completamento del collegamento, tiri prego delicatamente la metropolitana con la vostra mano per assicurarsi che completamente sia collegata senza cad.

8. Assicuri che la superficie tagliente del tubo è verticale, non ci sia cicatrice sulla circonferenza esterna del tubo ed il tubo non è ovale.

9. Non applichi mai la metropolitana unita con il carico esterno supplementare (piegare, torsione o tirante), altrimenti danno o la perdita sarà accaduta.

10.When che inserisce il tubo, deve essere inserito nel fondo del giunto. Omissione di inserire il tubo nel cavo inferiore di maggio a fuga di aria.
